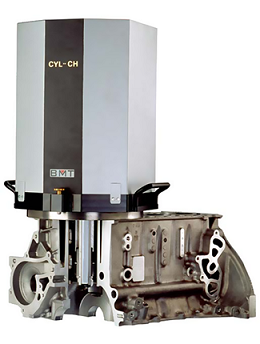

BMT CylScan
ドイツBMT Group(Breitmeier Messtechnik GmbH)社のシリンダー内部表面スキャナです。
シリンダー内部の壁面の可視評価及び文書化は、昔からコストが高く、得られる結果は多くの場合に不十分なものでした。
一般的に、直径に合わせた対物レンズ付きの特殊カメラが、シリンダー内部壁面評価する為に使用されていました。
より低コストなシステムでは、小型のミラー等も使用されてきました。
また、限られた小さな範囲の検査用に特殊な角度の顕微鏡を使用したり、シリンダーそのものをスライスし直接内部の計測、評価を行ったりもしてきました。
しかし、CylScan シリンダー表面スキャナは、高解像度でシリンダーの壁面全体を計測することが出来ます。
CylScan シリンダー表面スキャナは光源を内蔵したフォトダイオードロッドにより、シリンダーの壁面全体のスキャンを実現しています。
また、スキャンニングヘッドは自動センタリング機能を持っており、全ての標準自動車用シリンダーでの計測が可能です。
特徴
内部シリンダー壁面の非接触自動検査
スキャナーヘッドを下に送るモーター化されたドライブ
スキャンニングロッドのモーター化されたセンタリング（自動センタリング）
記録及びプレビューモード
全ての共通シリンダー直径に対応
標準 PCでデータ取得
フォトリアリスティックな画質
利点
傷、穴、欠損等表面の変則を簡単に認識
はっきりと定義された、画像化された文書及び内部シリンダー壁面の表面構造
機器の外部取り付け部品により、シリンダーの壁面全体のスキャンを実現（,壁面全体計測）
 |
|
| 例：シリンダー壁面の Feコーティング上の欠陥 |
ホーニング構造のシリンダー表面、 ホーニング角度測定評価を ユーザー定義の位置で実施。 |
アプリケーション
シリンダー表面及びライナーの表面検査及び解析
ブッシングのスキャン
オプション
シリンダースキャナを固定する為のラック
キャリブレーションシリンダー
最新技術の産業用PC
評価ソフトウェア
ショップ用のインライン版
この機械により、同時に複数のシリンダーを検査することが出来ます。
スキャナーは同時に、シリンダー内部に入れられます。
完全なエンジンブロックは、30秒以内で検査出来ます。
仕様
| シリンダー直径 | 72 ～ 142mm |
| 軸上のスキャン範囲 | 210mm |
| 放射分解能（最大） | D/30μm |
| 軸上分解能 | 20μm |
| 最大計測深度 | 270mm |
| 垂直置換範囲 | 120 ～ 270mm |
| 非計測範囲（スキャンニングロッド末端） | 25mm |
| スキャン時間（約） | < 3min |
| 重量 | 15kg |
| ソフトウェア | OS Windows XP PhotoShop に似たスキャン及び表示 |
