Baces3D

3次元測定器Baces3DはイタリアFriulrobot社製、最高精度±0.06mm(M100/6 plusモデル)を実現した非接触測定レーザースキャナで、簡単操作で部品や設備などを高精度で測定できます。

重量3.9kg(M100/6 plusモデル)と軽量で、設置場所を選ばず検査やリバースエンジニアリング及び工業デザインを 行え、高い人間工学に基づいて設計された機器は、快適な使い心地と自由自在の操作可能にし、正確な測定操作 をご提供します。さらに、CAD、CAMソフトウェアとの組あわせで、既存のデータと製品の比較や幾何公差の算出が 可能です。各関節には精密ベアリング及びチタンシャフトを使用、測定誤差を減らし、高精度の測定を実現し、信頼 性のあるデータをご提供いたします。また、スプリングを使ったバランスシステムを内蔵しており、使用者にかかる負 担を減らしますので、疲労を感じることなく長時間の使用ができます。Bace3D はUSB-シリアルアダプターまたは RS232-DB9シリアルリンクを通してPCと接続しますので、デスクトップやノートパソコンで使用できます。

Baces3Dは各種工業製品の設計製造や品質管理においての最適な3次元測定器です。

Baces3D M100/6
¥3,380,000.(税抜)


最高精度±0.06mm 吊型Baces3D
による測定
Baces3Dによる測定 FlexScanによる
レーザースキャン測定



主な使用例

CADソフトウェアとの組み合わせてのリバースエンジニアリング

計測ソフトウェアとの組み合わせての検査

CAMソフトウェアとの組み合わせでのマシン及びロボットのオフラインプログラミング

主な対応CAD/CAMソフトウェア

・AlphaCAM
・CadKEY
・Cimatron
・Delcam
・MasterCAM
・HandyCut
・Autocad
・TopSolid など

プラグインソフトウェア

・geomagic
・Rhinoceros

モデルバリエーション

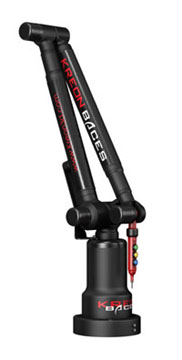

スタンディングモデル

すべてのスタンディングモデルはアルミ製ベースまたは磁気サポートを持ち、すべてのデスクまたは鉄面に配置でき、手動で簡単に使用することが出来ます。
スタンディングモデルは、ScanFlexレーザースキャナ(オプション)を取り付けて、非接触でオブジェクトの測定を行う事もできます。

  測定直径 精度 長さの精度 アーム材質 重量
Baces3D M100/6 Plus 6 2600mm ±0.06mm ±0.1mm カーボンファイバー 3.9kg
Baces3D G100/6 Plus 6 3200mm ±0.09mm ±0.09mm 4.2kg
Baces3D XG200/6 6 4200mm ±0.30mm -> アルミニウム 4.52kg

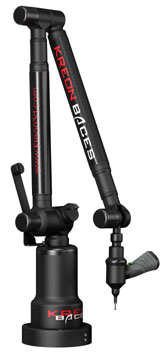

吊型モデル

吊る事が可能なバージョンのBaces3Dは、測定対象の周り全てをアームが移動することが出来ます。
これにより、測定面積は広がり、大きい範囲の詳細な測定を可能にしました。
ScanFlexレーザースキャナ(オプション)を使用し、様々なオブジェクトを非接触で測定することが出来ます。

  測定直径 精度 アーム材質 重量
Baces3D G200/6 AR 6 3200mm ±0.25mm アルミニウム 4.9kg
Baces3D XG200/6 AR 6 4200mm ±0.40mm 5.3kg



仕様

電源 ユニバーサル電源対応
インターフェイス USB及びRS-232C
環境温度 10-30℃
承認(CE:) EN50082-2
EN55011
EN60601-1-2
承認(計量) EN10360-2

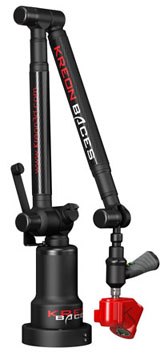

ScanFlex レーザースキャナ 【オプション】

ScanFlexはレーザーセンサーをBaces3Dのアームに固定するレーザースキャナです。
小型で軽量な為、複雑なオブジェクトや、測定し辛い位置でも測定できます。大容量データを素早く取り込め、やわらかいパーツの測定でも非接触ですので、傷つけずに行う事ができ、高度に複雑な形状を、接触プローブよりも素早く測定することを可能にしました。

仕様
測定速度 最大30000ポイント/秒
軽量スキャナ 360g
レーザーラインプローブ 50mm
リピータビリティ 25μm
スタンドオフ距離 100mmから200mm
