Geomagic Sculpt

触覚インターフェイスによる
有機形状モデリング
3次元CADシステム

Freeform


複雑な有機的形状を短時間でモデリング
微細な芸術的意匠を触覚による手作業感覚で彫刻
簡単に作成・編集できるデザインのバリエーション
スキャンした3Dモデルのクリーニングと修正
製品や金型構造の成立性をデザインフェーズで正しく検証
テクスチャやパターンを簡単に作成でき
プロトタイプや製品モデルへ適用可能
金型設計の為の支援・解析ツール
既存のCAD/CAMワークフローに効果的に拡張
ラピッドプロトタイプ、3Dプリンタ、CAD/CAM出力
ポリゴン、NURBS*、サーフェス、ボクセルによる
統合型モデリングを可能にする唯一のシステム
(*NURBUS機能にはFreeform Plusが必要です)


設計段階で実製品製造の為の成立性を解析

      ポリゴン、サーフェスやボクセルによる
      統合型モデリング

        医療用インプラント設計など多様な
        アプリケーション




触覚インターフェイスで
有機的形状を自在にモデリング

Freeformは、力覚フィードバック装置による触覚を得ながら
有機的形状を、その細部におよび詳細な設計を可能にする、
強力な多機能3Dスカルプティングのためのユニークな
モデリングシステムです。
現行のCADワークフローへ無理なく統合でき、あらゆる種類
の彫刻的な製品を設計する為に用意されたツールセット、
そして考えられる製造時の問題を設計過程の早期において
発見し解決する為の機能によって、Freeformは現実的な
製造に直結しながら、かつ芸術的なモデリングの自由度を
表現します。

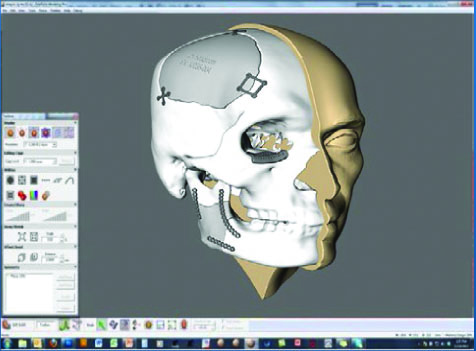

医療分野での応用事例: CTスライスから構築された
ボリュームデータをFreeformにインポートし、
短時間で正確な患者ごとのインプラント型の設計や
手術計画が可能



データインポート
2Dアートワーク:
   JPG、BMP、PNG、PSD
ポリゴンメッシュ:
   STL、OBJ、PLY
2D曲線:
   AI、IGES、STEP、XT、XB
CADソリッド/サーフェス:
   IGES、STEP、XT、XB
SubD:OBJ




ワークフロー例
ゼロからモデリング;
   デザインバリエーション
スキャンデータの
   クリーンアップと修正
   (再彫刻、シャープ化、
   変形、拡大縮小)
CADモデルへの彫刻的
   ディティールの追加
他のソフトウェアで作成した
   モデルやアニメーションなどの
   インポートと、製造可能なモデル
   への変換
カスタムテクスチャとパターンの
   作成と適用
堅牢なラピッドプロトタイプと
   製品製造の為の完全なメッシュ
   生成
アンダーカットなど、製造時に
   生じる問題の可能性を解析して
   解決
各種金型構造の設計と検討
CADモデルへのシェリングと
   ブレンディング
医療用インプラント、補装具、
   副木の製作
手術計画とガイド
彫刻モデルをCADへ変換
部品ライブラリの作成
     (ブール演算による結合で
     ライブラリの充実)

データエクスポート
さらなる設計変更と生産のための
 CAD/CAMへの出力:
   GES、STEP、XT、XB
アディティブ・マニュファクチャリング
   STL、OBJ、PLY
STL CAM:STL、OBJ
鍛造の為のワックス造型:
   STL、OBJ
デジタルコラボレーションと検討:
   VRML、Actify 3D、Quicktime VR
モデルへのアノテーション追加
プレゼンテーション用レンダリング
デジタルコンテンツ:
   OBJ、UVマップ



製造に直結したモデル製作を更に
効率よく行うために、ハイエンド
パッケージ Freeform Plusが用意
されています。Freeformの持つ
すべての機能に加えて、NURBS
サーフェスや金型成型のための
強力なツールを提供します。

アプリケーション・産業分野
玩具、ミニチュア、フィギュア
医療インプラント、補装具、
   手術計画
消費者製品
宝飾品、メダル、コイン
トロフィー、販促・記念品
フットウェア(スニーカーなど)
CAD/CAM教育・実習
映画・エンターテインメント
美術・彫刻


動作環境

  Geomagic
  Freeform
  with Touch
  Geomagic
  Freeform
  with Touch X
  Geomagic
  Freeform Plus
  withTouch X

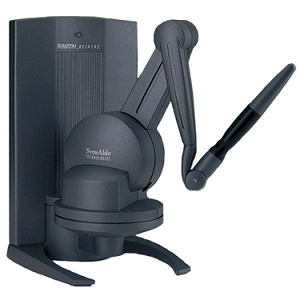

  対応3次元デバイス
Geomagic Touch

Geomagic Touch X
  ボクセルベースのモデリング
  メッシュモデリングツールセット
  Sub D 曲面作成、モデリング
  及びテクスチャリング
  マニュアル / パターンピース
  Sub D から NURBS への変換××
  クレイ又はポリゴンモデルから
  NURBS 表面への自動変換
  カーブに沿ってビットマップを
  パターン / エンボス
  CAD ソリッド & 表面ツール××
  オブジェクトリスト機能性
  複雑なドラフト分析及び修正××
  自動成型パーティングライン機能××
  手動パーティング表面生成××
  NURBS フォーマットの3Dインポート××
  ポリゴンフォーマットの3Dインポート
  グラフィックフォーマットの
  2Dインポート
  ポリゴン及び3Dプリントフォーマット
  の3Dエクスポート
  3Dプリント性能分析

仕様・動作環境
OS  Windows7 / 8 10 64bit
メモリー  最小:8GB
  推奨:16GB以上
CPU  最小:Intel Core i5プロセッサ (2GHz以上)
  推奨:Intel Dual-Core Xeon 5120プロセッサ以上
ハードディスク  空き容量8GB以上 (推奨 空き容量256GB以上)
ビデオカード  OpenGL V3.0対応、32bitフルカラー
  最小解像度:1920 x 1080
  nVidia Quadroシリーズ推奨
最新の情報はこちらを確認してください。
