航空機等の高精度建造物の3次元測定
工場内設備の3Dレイアウト、工場内・外の敷地の3D実測
Boeing社では747航空機完成毎の実測データ保存に使用

機械などの解析、寸法計測、歴史的建造物の保存、科学捜査など、
精密な機構・形状を高速かつ高精度で計測

SHRPHASER 75/80HSX

卓越した精度とスキャン品質を特徴とするSurphaserスキャナーラインは、リバースエンジニアリング、寸法制御、BIM、
歴史的保存、建築、法医学での使用に最適な短距離モデルと中距離モデルの両方を提供ます
・ 深いサブミリ波ノイズと3Dエラー
・ スキャン範囲 モデル75HSX：0.25mから2.5m、モデル80HSX：0.25mから7m
・ スモールフォームファクタ(278 x 200 x 118 mm)
・ 重量はわずか6kg
・ 堅牢な構造で、屋外・屋内を問わず使用可能
・ 専用キャリーケースでどこにでも設置可能
・ オプションのビルトインPCコントローラーと着脱可能なバッテリーユニットで、電源のない場所でも使用可能
・ 2台の完全統合型5MPカメラと自動カラーデータマッピング用ソフトウェア

Surphaser® 75/80HSX コンフィグレーションオプション：

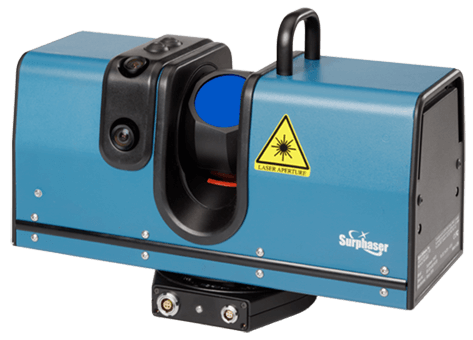

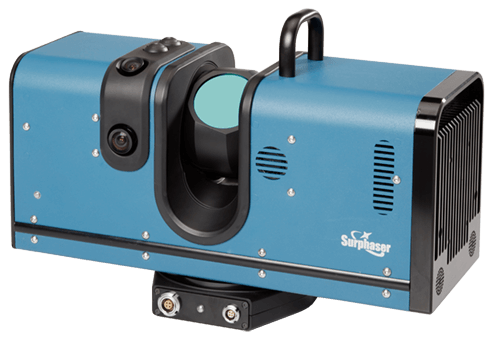

	75HSX Class 3R	80HSX※4Class 1
モード (ソフトウェア選択式)	HQ 208,000 pps	HQ 208,000 pps	HP 832,000 pps
推奨測定距離範囲(m)	0.25～2.5	0.25～7	0.25～7
測定範囲(m)	90	180	180
角度精度(秒)※1,3	25	25	25
モデリング表面精度※1,2(mm)(90%反射率)	0.025@0.3～2m	0.045@0.3～4m	0.11@0.3～4m
モデリング表面精度※1,2(mm)(10%反射率)	0.07@0.5～1.8m	0.14@0.3～4m	0.30@0.3～4m
測定精度※3(mm)	<0.15@1.5m	<0.25@1.5m	<0.35@1.5m

1. すべてのノイズと不確実性の数値は、1シグマレベルのものです
2. 範囲ノイズ-ローカル(短期)範囲変動、ランバート表面
3. コントラストターゲットのベストフィットで、それぞれ208,000/832,000ポイント/秒のデータレートで評価
4. HQ と HP は、同じハードウェア モデル 80HSX に基づくソフトウェア選択可能なオプションです。
パラメータは予告なしに変更される場合があります。

Surphaser 75HSX データシート
Surphaser 80HSX データシート
