航空機等の高精度建造物の3次元測定
工場内設備の3Dレイアウト、工場内・外の敷地の3D実測
Boeing社では747航空機完成毎の実測データ保存に使用

機械などの解析、寸法計測、歴史的建造物の保存、科学捜査など、
精密な機構・形状を高速かつ高精度で計測

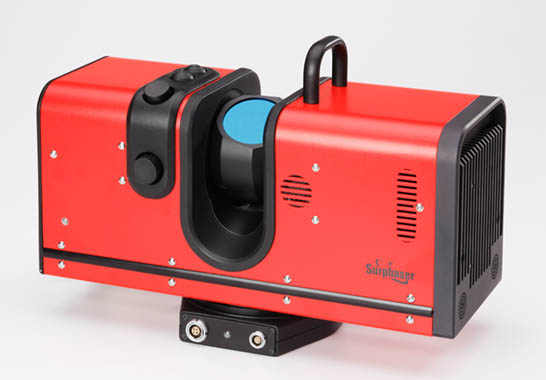

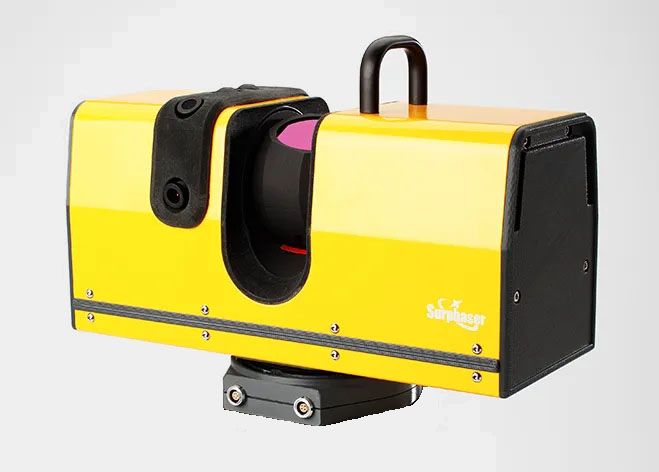

SHRPHASER 10/410HSX

比類のない精度とスキャン品質で知られる Surphaser シリーズのスキャナーは、リバース エンジニアリング、寸法管理、
BIM、歴史的建造物の保存、建築、法医学での使用に最適な短距離モデルと中距離モデルの両方を提供しています。
・ スキャン範囲： 0.4 m ～ 110 m
・ 測定距離0.4 ～ 30 m でのノイズ レベルはサブミリ (0.06 ～ 0.3 mm)
・ 小型で持ち運び可能: 278 x 200 x 118 mm、重量はわずか 6 kg
・ クラス 1 レーザー。最大 832,000 ポイント/秒のスキャン速度。
・ 堅牢な構造で、屋外・屋内を問わず使用可能
・ 専用キャリーケースでどこにでも設置可能
・ ビルトインPCコントローラーと着脱可能なバッテリーユニットで、電源のない場所でも使用可能
・ 2台の完全統合型5MPカメラと自動カラーデータマッピング用ソフトウェア

Surphaser® 10/410HSX コンフィグレーションオプション：

	10HSX Class 1		410HSX※4Class 1
モード (ソフトウェア選択式)	HQ 208,000 pps	HS 208,000 pps	HQ 208,000 pps	HS 208,000 pps	HP 832,000 pps
推奨測定距離範囲(m)	1～50	1～110	0.4～70	0.4～70	0.4～70
測定範囲(m)	180	180	180	360	180
角度精度(秒)※1,3	25	25	25	25	25
モデリング表面精度※1,2(mm) (90%反射率)	0.12@15m	0.25@15m	0.06@0.4～30m	0.09@0.4～30m	0.15@0.4～30m
モデリング表面精度※1,2(mm) (10%反射率)	0.3@15m	0.7@1～15m	0.15@0.4～15m	0.15@0.4～15m	0.3@1～15m
測定精度※3(mm)	<0.7@15m	<0.9@15m	<0.7@15m	<0.9@15m	<0.9@15m

1 すべてのノイズと不確実性の数値は 1 シグマ レベルです
2 レンジ ノイズ - ローカル (短期) レンジ変動、ランバート面
3 コントラスト ターゲットの最適適合を使用して、それぞれ 208,000/832,000 ポイント/秒のデータ レートで評価
4 HQ、HS、HP は、同じハードウェア モデル 10HSX (HQ と HS のみ) とモデル 410HSX (HQ、HS、HP) に基づくソフトウェア選択オプションです。
パラメータは予告なしに変更される場合があります。
