ボーイング747 動体部分	自動車内装	遺跡の屋外計測

航空機等の高精度建造物の3次元測定
工場内設備の3Dレイアウト、工場内・外の敷地の3D実測
Boeing社では747航空機完成毎の実測データ保存に使用

機械などの解析、寸法計測、歴史的建造物の保存、科学捜査など、
精密な機構・形状を高速かつ高精度で計測

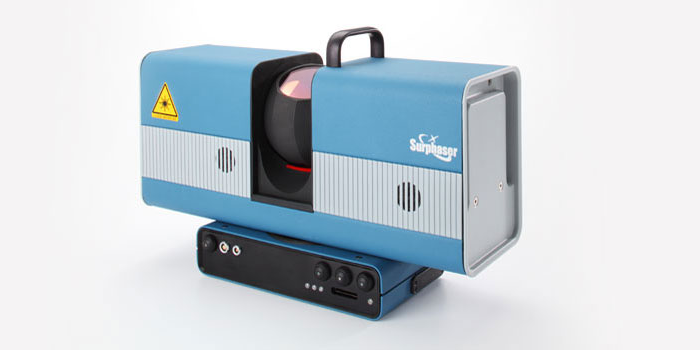

SHRPHASER 100HSX SR/IR

スキャナータイプ：位相シフト方式、360°x270°の視野を持つ半球スキャナー
・ 測定範囲 1m～50mの距離の範囲内で、対象物体をサブミリ精度での3次元計測を可能
・ 1秒間に 800,000点以上の高速度スキャン
・ 堅牢な構造で、屋外・屋内を問わず使用可能
・ 専用キャリーケースでどこにでも設置可能
・ オプションのビルトインPCコントローラーと着脱可能なバッテリーユニットで、電源のない場所でも使用可能
・ オプションのカメラユニットにより、60メガピクセルのカラー画像も処理
・ ショートレンジ(SR)モデルと中距離(IR)モデルを用意
・ IRモデルには、低ノイズ処理、または長距離用ソフトウェアオプションが選択可能

Surphaser® 100HSX コンフィグレーションオプション：

	SR HQ	IR HQ※4	IR HS※4
推奨測定距離範囲(m)	1～7	1～35	1～50
測定範囲(m)	90	90	90
角度精度※1,3(秒)	15	15	15
モデリング表面精度(mm)(90%反射率)	0.024@4m	0.07@10m	0.16@10m
モデリング表面精度(mm)(10%反射率)	0.088@4m	0.41@10m	0.3@10m
測定精度(mm)	<0.3@3m	<0.35@5m	<0.7@15m

1. すべてのノイズと不確実性の数値は 1 シグマ レベルです
2. レンジ ノイズ - ローカル (短期) レンジ変動、ランバート面
3. コントラスト ターゲットの最適適合を使用して、データ レート 208,000 ポイント/秒で評価
4. IR HQ と IR HS は、同じハードウェア モデル 100HSX IRSystem に基づくソフトウェア選択オプションです。
パラメータは予告なしに変更される場合があります。

Surphaser 100HSX データシート
