電動パラレルグリッパー
2FG14


CNCマシンテンディング・アプリケーション用に
設計された、高積載量のパラレルグリッパー 2FG14


OnRobot社製2FG14は、高積載容量14kgの電動パラレルグリッパーです。
2FG14は、より重い部品を苦もなく扱うことができ、その適合性のある設計は
確実にグリッピングできるカスタムフィンガーに対応しています。
厳しい環境での耐久性を備えて設計され、製造工程の最適化にとって理想的な
選択になっています。2FG14はあらゆるメジャーなロボットブランドに対応、
CNCマシンテンディング、マテリアルハンドリング、組み立て工程に最適です。

  ・ コンパクト、軽量、全電動グリッパーの高いグリッピング力で、
      ロボットの積載量とアプリケーションを最大限に活用
  ・ 強固で安定したベースが、カスタマイズされたパラレルフィンガーに

      対応する柔軟性を提供し、独自のアプリケーション要件への適合を
      容易にします。
  ・ 完全なグリッピング制御により、大きくて重い部品も苦もなく扱う
      ことができ、アプリケーションを素早く展開・再展開
  ・ 頑丈な設計により、厳しい産業環境でも一貫して信頼できる性能を
      確保し、作業を進化させる耐久性を実現






特長



拡大したオートメーションの可能性


より大きくて重い部品を扱うために
作られ、さらに高積載量のロボットに
必要とされる協働アプリケーションの
需要の高まりに応えています。

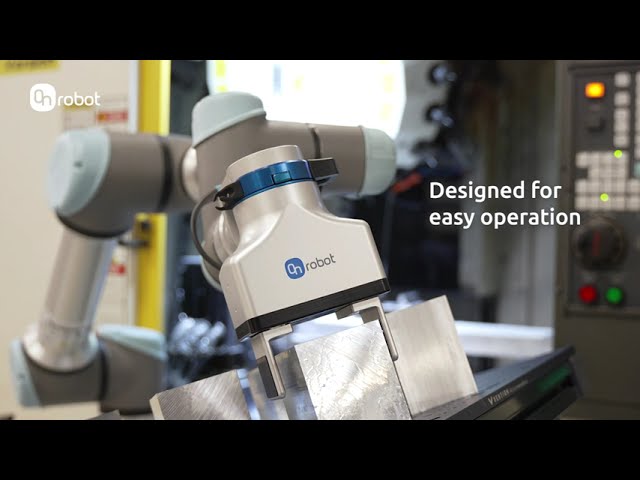

CNCマシンテンディング・
アプリケーション用に設計


機械加工工場などの、液体や破片が
飛散する厳しい環境にも耐える
頑丈な設計



拡大するカスタマイゼーションの選択肢


強化されたフィンガープラット
フォームにより、2FG14は
カスタマイゼーションにおける
比類なき柔軟性を実現




2FG7 の利点と機能

完全電動グリッパーの比類なきパワーにより、2FG14は高積載量の協働アプリケーションにとって完璧な選択です。
最大14kgのワークピースをグリップするほど強固で、強化されたフィンガーベースにより、パワフルな2FG14は幅広い
カスタマイゼーションに適合する柔軟性で、高積載量にも対応することができます。
最も厳しい産業環境にも耐えられる頑丈な設計とIP67等級を兼ね備えた、信頼できる2FG14は、液体や破片が飛散する
機械加工工場や、その他の要求の厳しいアプリケーションでもスムーズに作動します。

空気圧グリッパーと異なり、精密な2FG14は完全なグリッピング制御を行い素早い展開や再展開が可能です。さらに、
コンパクトで軽量、使い方が簡単な2FG14では、確実に総合的なプラグアンドプロデュースをご体感いただけます。


高積載量
コンパクトで軽量設計のパワフルなパラレルグリッパー
で、ロボットの積載量を最大に


柔軟性があり、カスタマイズが可能
2FG14は、強化されたフィンガー・プラットフォームの
おかげでマシンテンディングとマテリアルハンドリング
・アプリケーションに適合しており、幅広いカスタマイ
ゼーションに対応しています。


IP67 定格により、過酷な環境に耐えられる保護を提供
2FG14 は過酷な製造条件や、マシンテンディングなどの
用途に耐えることができます。


CNCマシンテンディングに最適
CNCマシンテンディング・アプリケーション用に設計されており、最も厳しい環境でも重いワークピースを扱えます。


厳しい環境での耐久性
2FG14は、厳しい製造条件や、マシンテンディング・アプリケーションなどのアプリケーションに対しても耐久性があります。



クリーンルーム規格の ISO クラス 5 認定
2FG14 は数多くの処理用途に必要な ISO クラス 5 に準拠
しているため製薬業界や電子産業でもすぐに使用できます。



対応するアプリケーション


マシンテンディング
厳しい産業環境における重金属の
ワークピースを含むCNCマシン
テンディング・アプリケーションに
最適な2FG14グリッパーは妥協しない
性能と耐久性を提供し、最も過酷な
状況でも信頼できる動作を保証します。


マテリアルハンドリング
カスタマイズ可能なフィンガーの
おかげで、2FG14グリッパーは
組み立てアプリケーションを
得意としており、多様な組み
立て要件に簡単に応じられる
多機能性と高精度を実現して
います。


組み立て
退屈で繰り返しの多い作業から
従業員を解放し、生産性と安全性の
向上をお約束します。




仕様

技術仕様
合計ストローク 50 mm
最大グリップ幅 内部 最少
5 ~ 55 mm
最大
17.6 ~ 67.6 mm
外部 最少
55 ~ 105 mm
最大
67.6 ~ 117.6 mm
繰り返し精度 ± 0.1 ㎜
把持力 (調整可能) 40 ~ 280 N
把持力偏差 ± 10 N
把持速度 16 ~ 450 mm/秒
把持時間 200 mm/秒
電源消失時の把持 Yes
保管温度 0 ~ 60 ℃
モーター 統合型、ブラシレスモーター
保護等級 IP67
クリーンルーム ISO Class 5
寸法 [長さ、幅、径] 155.2 x 115 x 70 mm
重量 1.5 kg

稼働条件
電源 24 V (20 ~ 25 V)
消費電流 最大 2000 mA
動作温度 5 ~ 50℃
相対湿度 (結露無きこと) 0 ~ 95 %
動作寿命 30,000 時間
