BANG gels ポリマーゲルによる3D線量解析

BANG gels
OCTOPUS-IQ 光学式レーザーCTスキャナ

BANGgelは放射線治療線量解析のために開発されたポリマーゲルで、 治療計画データに基づく投与放射線線量の分布を、完全な3次元媒体 として高精度に可視化そしてデータ化します。
陽子線・重粒子線治療やIMRT・VMATによる3次元治療計画において 理想的な高分解能3D検証ツールを提供します。

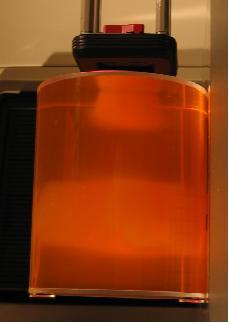

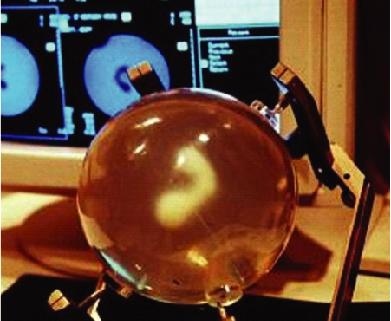

球状ファントムに照射 シリンドリカル容器に照射
ボリューム再構築後の3D線量分布の可視化
ボリューム再構築後の3D線量分布の可視化 光学式CTスキャナ OCTOPUS-IQによる走査


特徴

BANGgel BANGgelは人体組織等価のポリマーゲルで、放射線や粒子線 の吸収によって局所的に重合反応を起こし、線量に応じたポリマ ー微小粒子を生成します。サブミクロンサイズの微小粒子は可視 光に散乱し、白く濁った固まりとしてゲル内で完全に閉じ込められ ます。光学密度の空間的分布は変動することなく、正確に線量 の3次元分布を再現します。
BANGgelを使用するときは、一定量の脱酸素剤と触媒を加え てゲルを活性化させ、使用するファントム容器に封入します。その 後96時間で照射可能となります。適正な遮光と温度管理によっ て、数週間は状態が保たれますので、その間何度でもデータ読み 取りが可能です。
照射後のゲルは、MRIまたは専用の光学スキャナ OCTOPUS -IQを用いて走査して、スライスデータを読み出します。



BANGgelユーザー例

[米国]
・ MD Anderson Cancer Center Houston, TX
・ MD Anderson Cancer Center Orlando, FL
・ Columbia University, New York, NY
・ National Institute of Standards and Technology,Gaithersburg, MD
[ヨーロッパ]
・ Aarhus University, Denmark
・ Universite Joseph Fourier, Grenoble, France
・ National Physical Laboratory, London, England

BANGgel対応ファントム

BANGgel対応ファントム: Med-Calファントム BANGgel対応ファントム BANGgel対応ファントム: EASY CUBEファントム
特注容器製作承ります。


OCTOPUS-IQ 光学式レーザーCTスキャナ

OCTOPUS-IQ 光学式レーザーCTスキャナ OCTOPUS-IQは、BANGgel読み取り専用の光学式CTスキャナで、レー ザー走査によってフィルム同等の精度と空間分解能で、照射されたゲルの 分布をデータ化します。ゲルが充填されたファントム容器を屈折率整合液で 満たされたタンク内で回転しながら、収束されたシングルレーザービームを 10Hzの速度で高速走査することで、3Dボリューム全体をデータ化します。 ボリューム全体を数10分以内で読み取ることができ、MRI使用時に比べて データ化の時間を大幅に短縮することができます。スライスデータは付属の MATLABベースのプログラムで再構築して、可視化と解析を行います。


仕様 (OCTOPUS-IQ)

最小画素サイズ 300μm
最小スライス厚 300μm
最大スキャン幅 25cm
最大スキャン高さ 25cm
走査時間 15秒/スライス
外形寸法 1500(幅)×650(奥行)×600(高さ)mm
重 量 60kg

システム構成

OCTOPUS-IQスキャナ本体
制御用ノートパソコン (Windows 7)
