VOLUME EXTRACTOR

ボリュームエクストラクター VOLUME EXTRACTOR 3.0

岩手県立大学開発の2次元スライス画像群を3次元画像に変換し、多様な機能と
快適な操作を提供する3次元画像処理システムです。

特徴

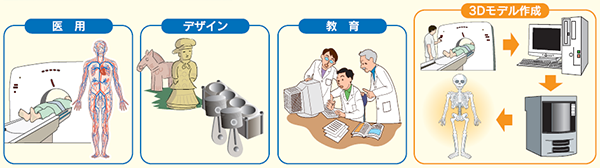

【VEの利用分野】

【スライス画像群の3D表示】

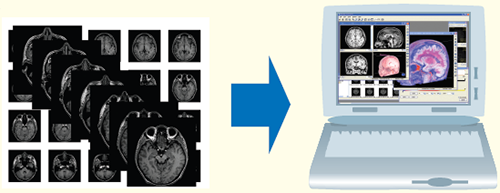

スライス画像群を読み込み3D空間上へボリューム画像として
表示します。
さらに画像を操作することで様々な表現を可能にします。

「ボリューム化」&「ポリゴン編集」

従来の方法では「ボリューム化」と「ポリゴン(等値面)編集」に
別々のソフトウェアを必要としていましたが、Volume Extractor 3.0 では、
この2つの作業を本ソフトウェアだけで可能にします。

「形状データ出力」
STL、DXFなど形状データフォーマットでの出力が可能です。
出力した形状データは3Dプリンタでの造形用データとして使用できます。

多様な機能と快適な操作

・ スライス画像群読込
医療用画像として用いられているDICOMフォーマットをはじめ、RAW、BMP、JPEGなど
2次元画像フォーマットの入力に対応、またAnalyze7.5などの3次元画像フォーマットの

・ ボリュームレンタリング
    スライス画像群を重ね合わせて、3次元画像として構成・表示します。
    輝度毎に「色」と「透明度」を設定することで、輝度値の異なる「骨」/「筋肉」/
    「血管」/「皮膚」を部位別にカラー表示できます。

・ 3D計測
3次元画像の「長さ」や「角度」、[面積」、[体積」を3方向の画像を確認しながら、
マウスによる簡単な操作で計測することができます。

・ 部位抽出（セグメンテーション）
「対話型セグメンテーション」「領域拡張法」「ヒストグラム」により領域を抽出、
3次元形状モデルの構成を行うことで、さらなるデータ活用の可能性をひろげます。

・ 等値面生成・編集
    3次元画像のデータを元に3次元形状モデルを再構成し、「穴埋め」「面張り」
    [反転」などの編集を行うことが可能です。
    また面の構成エラーをチェックする機能を備えていますので、エラーのない
    形状モデルを作成できます。

・ ユーティリティ
    DICOM画像管理ツール、3次元画像クリッピング、画像フィルタ、
    3次元断面表示、ファイル情報表示、輝度分布を示すピクトグラム、
    WindowW/L設定、画像キャプチャ機能など各種ツールを備えています。

仕様

対応フォーマット

入力	・2D画像 DICOM3【1】、Raw、BMP【2】、JPEG【3】、TIFF ・3D画像 VDF、VOL、Analyze7.5、VTK【4】・3D形状データ STL（BINARY、ASCII）、PLY
出力	・2D画像 DICOM3、Raw ・3D画像 VDF、VOL ・3D形状データ STL（BINARY、ASCII）、MGF、DXF、SMF、VRML、NPTS

【*1】圧縮されたDICOM画像に対応しています。また、フォルダ内に複数のシリーズ画像がある場合にも対応しています。
【*2】 BMPは、24bit、8bitに対応しています。R成分のみを使用しています。
【*3】 JPEG 2000形式にも対応しています。
【*4】 Visualization Toolkit File（ボリュームフォーマットに対応）

動作環境

	必須環境	推奨環境
OS	Microsoft^(R) Windows^(R) XP, Vista, 7, 8, 10　【*1】
CPU	Intel^(R) Pentium^(R) 4 2.8GHz	Intel^(R) Core^TM2 Duo 以上 ※デュアルコアプロセッサ以上推奨
メモリ	4GB	8GB 以上推奨
グラフィック	NVIDIA^(R) GeForce^(R) 5900 / ATI^TM RADEON^TM 9800 以上 VRAM 256MB 以上	NVIDIA Quadro^(R) FX ミドルレンジモデル以上 VRAM 512MB 以上
モニタ解像度	XGA（1024×768） 32bit カラー	SXGA（1280×1024）以上 32bit カラー

【*1】Volume　Extractorは、32/64bit版OSに対応しています。
