CCS コントローラーはCHR-150の上位機種として、
3次元測定のために高精度に設計されたものです。
CCSセンサーの原理はSTIL 社が特許取得した波長
コンフォーカル測定法に基づいています。
世界中で多くの応用例があり、早く正確に測定する
というこの非接触測定技術は広く受け入れられております。


ポイントセンサはコントローラと 光学ペンとケーブルで構成され、それぞれの目的に応じて
使い分けることが出来ます。
波長コンフォーカル方式での非接触3次元表面形状測定を最小2ナノレベルまで行えます。

表面微細形状測定 微小欠点・キズ測定	表面粗さ測定 マイクロトポグラフィ	変位検出振動測定	インライン検査品質管理	厚さ測定ギャップ測定

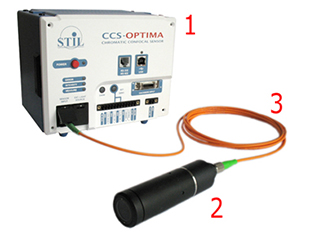

CCS センサーは次の3つによって構成されております。

1　コントローラ
     光学ペンの光源が含まれています。
2　光学ペン
     測定物の種類、材質、測定範囲等用途と目的に応じて選択出来ます。
3　ケーブル
     スタンダードとメタルの2つがあります。

注）ケーブルと光学ペンはCHR-150と共用

	CCS-PRIMA	CCS-OPTIMA	CCS-ULTIMA
nbsp; 測定周波数	100～2,000 pts/sec	100～5,000 pts/sec	100～30,000 pts/sec
測定周波数の選択	○	○	○
光源	白色LED	白色LED	キセノン（外部）
光源強度のセッティング	自動	自動	手動
自動照度	○	×	×
自動減照	○	○	○
遠隔操作	×	○	○
エンコーダ入力	3個：TTL信号入力-30 bit 　（ >1 million step ）
データ処理	FPGA
アナログ出力	0 ～10 V ( × 2)　16bit
デジタル入力/出力	RS232/RS422 、USB2.0
同期入力/出力	入力1個(TTL) / 出力1個(TTL)
光ファイバーコネクタ	E2000（押/引：オートプロテクト）
光学ペンの数	20個以上
供給電源／消費電力	24V DC/20W
温度	5℃～40℃
湿度	5％～80％
重量	1.4 Kg
寸法	168mm(W) × 138mm(H) × 120mm(D)
メカニカルインターフェイス	DIN
付加機能	光学ペンのスイッチ(×4)、外部光源

● 光学ペン

クラシカルペン	モジュラーペン

● 光ファイバーケーブル

スタンダード メタル

スタンダード メタルシールド   50μm径   2、3、4、10m   2、3、4、10m   20μm径   2m   4、10m
