Kreon Technologies社製
3Dレーザースキャナ
Skyline

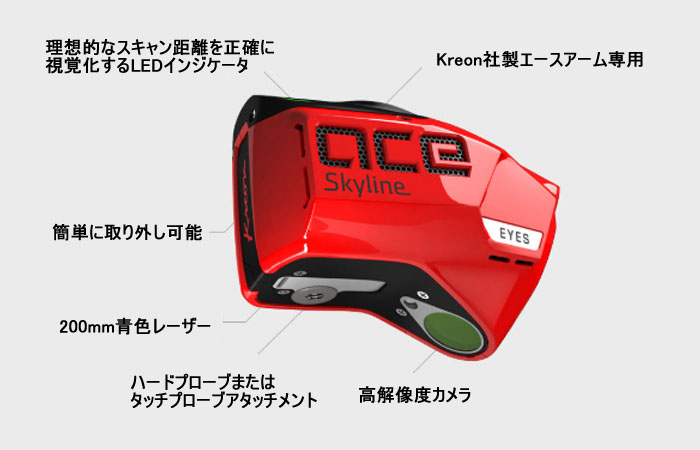

3Dレーザースキャナ : Skyline
すべてのアプリケーションのためのハイパフォーマンス3Dスキャナ

Skylineは、7軸測定アームAceに完全に統合された唯一
のKreonスキャナーです。
Skyline 3Dスキャナーのレーザーライン幅と速度により、記録
的な時間であらゆる部品をデジタル化できます。
その高解像度は、最も複雑な部品の細部を検出します。
Skyline 3Dスキャナーは、Ace測定アームと完全に統合
されているため、人間工学に基づいており、簡単に
スキャンするのに最適です。

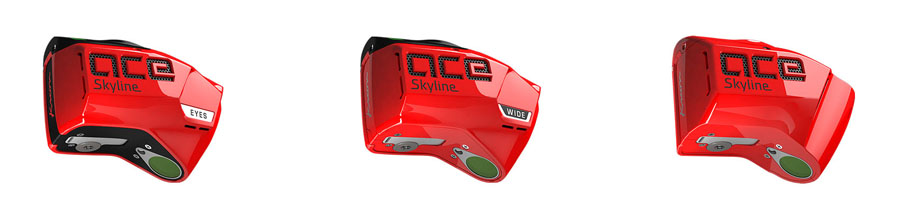

スキャン範囲に合わせた3つのラインナップ

SKYLINE EYES
より正確に 		SKYLINE WIDE
より速く 		SKYLINE OPEN
コストパフォーマンス
より複雑なパーツも正確にスキャンします

 より大きなパーツを高速でスキャン

 あらゆる種類のアプリケーションに対応
速度
600,000ポイント/秒*		 精度
9 μm*		 レーザー照射幅
200 mm*
高度なスキャン速度

 高解像度と高精度

 使いやすさ
・ 200 mmレーザー照射幅によるスキャン回数の削減
・ ブルーレーザー採用による高速スキャン
・ 毎秒600,000ポイントの高速スキャンにより、
    複雑な点群もすばやく取得できます
 ・ レーザーラインあたり2,000ポイント
    (高解像度レベルの場合)
・ ブルーレーザーにより、光沢のある反射面
    でも最適な精度を維持
・ 一定の精度を維持するための
    温度補正機能
 ・ 長時間のスキャンでも疲れにくい軽量設計
    (400g以下)
・ コンパクト「な設計で、狭いところでもスキャン
    可能
・ LEDインジケーターにより最適なスキャン距離を
    視覚化

仕様

SKYLINE EYES SKYLINE WIDE SKYLINE OPEN
最大スキャン速度 600,000ポイント / 秒 600,000ポイント / 秒 200,000ポイント / 秒
精度(2σ) 9 μm 15 μm 15 μm
最大レーザー線幅 100 mm 200 mm 100 mm
最大周波数 300 Hz 300 Hz 200 Hz
レーザー色 青(ブルーレーザー) 青(ブルーレーザー) 青(ブルーレーザー)
ライン解像度 25 μm 50 μm 50 μm
スタンドーオフ距離 90 mm 85 mm 85 mm
視野(FOV) 80 mm 110 mm 110 mm
LEDインジケーター 有 有 無
温度補正 有 有 無
