MicroScribe

MicroScribe は、Revware社のアーム型接触式3Dデジタイザで、グラフィックデザイン、アニメーション、ゲーム開発、工業デザイン、医療などの分野におけるデザイナーやエンジニア、専門家のための機能性に優れたアーム型接触式3次元デジタイザです。
最大精度0.050mm、最大測定範囲167cm半球内の高性能に加え、小型軽量、USB接続でデータと電源の両方を供給(G2モデル)できますので、ノートパソコンと組み合わせて、持ち運びが便利なシステムとなります。
精密なアルミ構造と軽量グラファイトによる最高品質の部品と最先端の電子制御回路から構成されております。
MicroScribe は、CGキャラクターモデルの取込み及びリバースエンジニアリングやCADソフトウェアと組み合わせて、品質管理や生産ライン制御、各種工業製品の測定や、形状の取り込みも可能です。様々な部品や歯型模様などの距離・角度計測まで幅広い用途に使用できます。
測定範囲や精度によって、4つのモデルが用意されておりますので、対象物に合わせてのモデルを幅広く選択することができます。
通常の5DOF(5軸)モデルに加え、レーザースキャナやチューブ測定機に対応する6DOF(6軸)モデルも用意されています。

3次元形状簡単取込

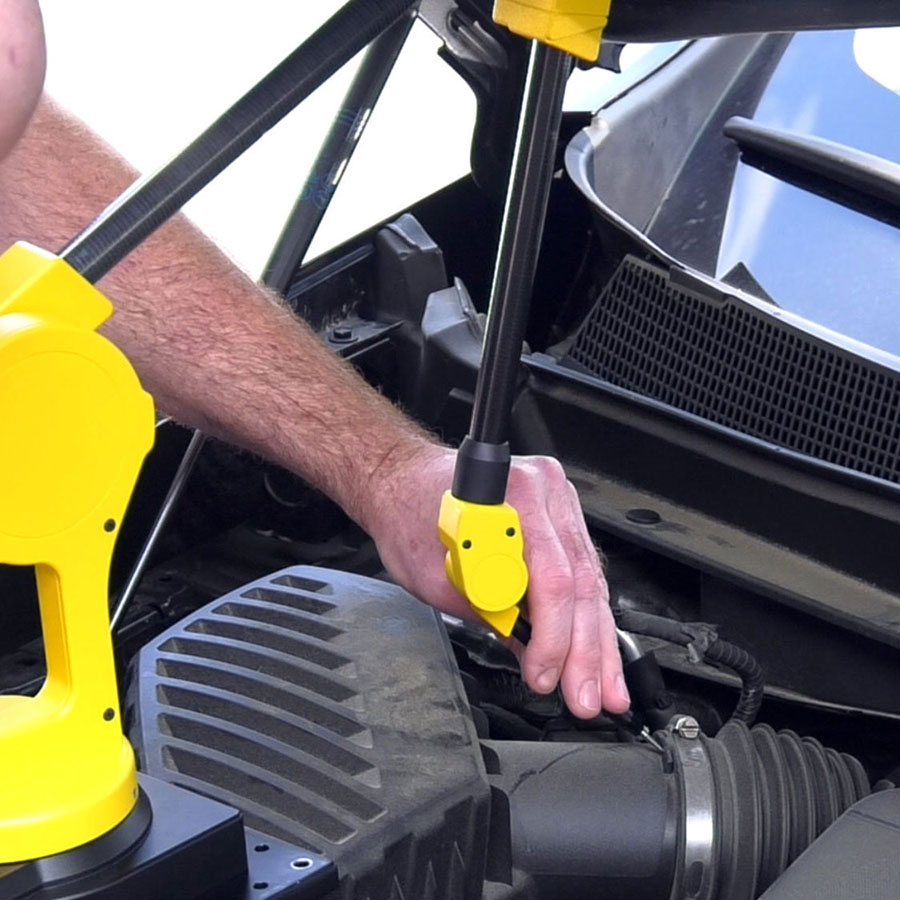

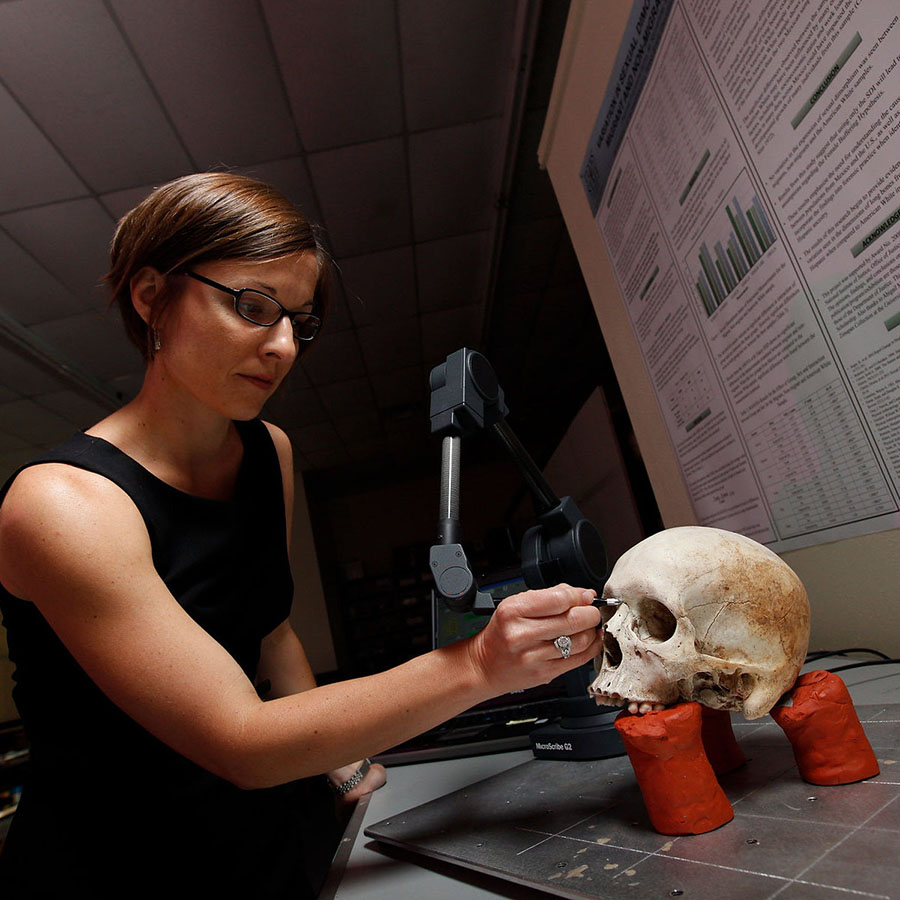

アームの先端で測定対象物の輪郭をなぞるだけの簡単操作で、高速で信頼性の高い3次元座標データ取り込みが行えます。
アーム型方式ですので、一般の非接触方式では難しい対象物の目視の利かない裏面、底面などの形状も取り込むことができます。

対応アプリケーションソフトウェア

即対応型3次元座標値の取り込み測定器として使用できます。専門分野に特化した各種アプリケーションソフトウェアのSolidWorks、Maya等に対応しておりますので、素早く3次元座標値、直線、ポリゴン、SPライン、NURBS等を用いて複雑な3次元モデルの構築も可能にしました。
これ等の3次元グラフィカルデータはdxf、IGES、obj、txt,、3ds 等のファイルフォーマットに変換できますので、さらなる利便性を確保しています。尚、CAD及びCG分野で活躍中の沢山のアプリケーション群に対しても可能な限りのドライバーソフトも逐次、間断なく取り揃えておりますので、たいがいのアプリケーションソフトに対応しております。
顧客が独自に対象システムに最適なアプリケーションソフトを構築の場合には、ソフトウェア開発キット(SDK)も用意されておりますので大変に便利です。

豊富な対応アプリケーションソフトウェア

Phinoceros

form Z

PowerINSPECT

PowerSHAPE

solidThinking

Metrix Build!IT

Maya

PiXELS 3D

HandyCut

AlphaCAM

Shoemaster

HandyScan

AutoCAD

Softimage/ZSI

Pro/ENGINEER

SURFCAM

Inventor

CADKEY

Mastercam

Studio Tools

Mechnical Desktop

Excel

Word

Notepadなど

オプションプラグイン提供アプリケーション

Maya

SolidWorks

3ds Max

Autodesk VIZ

仕様

モデルMicroScribe-G2X5 MicroScribe-G2LX5 MicroScribe-MX5 MicroScribe-MLX5
測定範囲 1270mm 1670mm 1270mm 1670mm
精度 0.23mm 0.30mm 0.050mm 0.076mm
インターフェイス RS-232/USB
設置面積 152mm x 152mm


*6DOF(6軸)モデルも用意

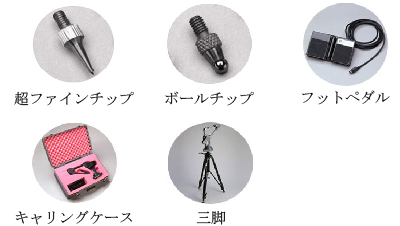

標準付属品


オプション


レーザースキャナ

MicroScan 3D
非接触デジタイズ用レーザーセンサ
6DOFモデルのみ対応
