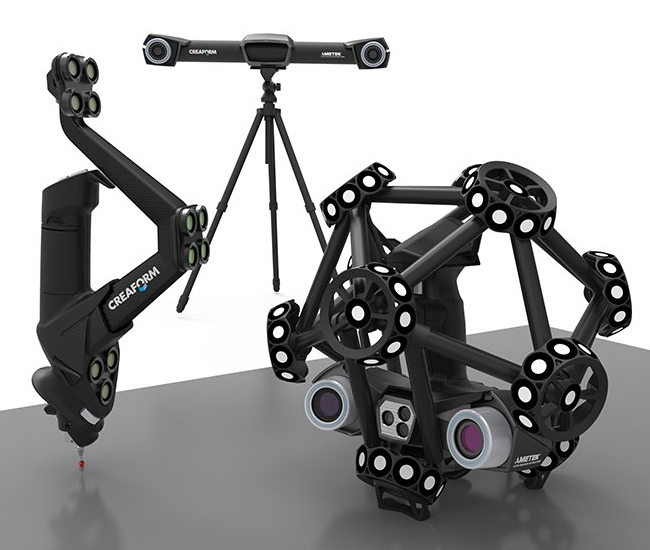

高速かつ高精度、汎用性にも優れたスキャナー 高速かつ高精度、汎用性にも優れたMetraSCAN 3D™ 光学式CMMスキャナーは、製造現場および測定ラボ向 けのプロ仕様構成で、品質現場での合格部品を迅速か つ効率的に出荷したいというニーズに応えます。 製造現場の振動、部品の動き、環境の不安定性に左右 されないMetraSCAN 3Dは、測定プロセスの効率性、 信頼性および汎用性を大幅に向上させます。測定ラボ 生産現場のどちらでも稼働できるように設計された MetraSCAN 3Dは、大きさや材質、仕上げや複雑性を 問わず、あらゆる部品のメトロロジーグレード(寸法 検査レベル)の測定と3D表面検査が行えるよう最適化 されています。置くだけすぐに使えるMetraSCAN 3D は、品質管理および品質保証向けの理想的な測定ツー ルです。 HandyPROBE™と組み合わせることでプローブ機能が 加わり、3Dスキャン、プローブ双方の能力をフル活用 して検査プロセス全体の効率化を図ることができます。

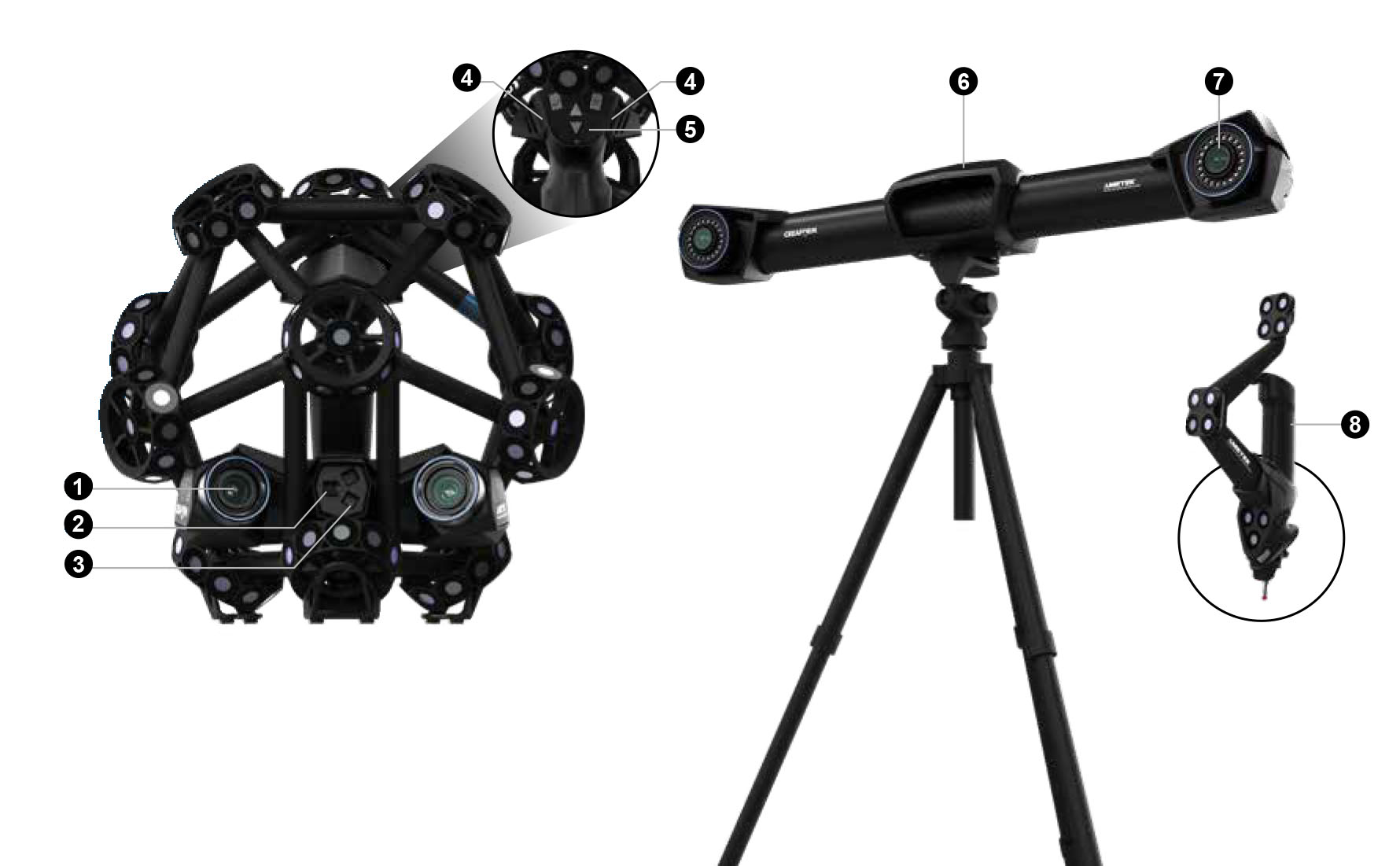

1. 高性能オプティクス - 最適なスキャン品質 2. ライン1本追加可能 - 到達が難しいエリアのキャプチャーも容易 3. ブルーレーザーテクノロジー - 高解像能 4. 焦点距離のカラーインジケーター - スキャン性能を最大化 5. マルチ機能ボタン - 頻繁に使うソフトウェア機能に素早くアクセス 6. 見やすいインジケータ - スキャナー、プローブ、基準を可視化 7. 連続環境モニタリング - 追跡アーティファクトおよび     校正アーティファクト 8. HandyPROBE - プローブ機能の追加が可能

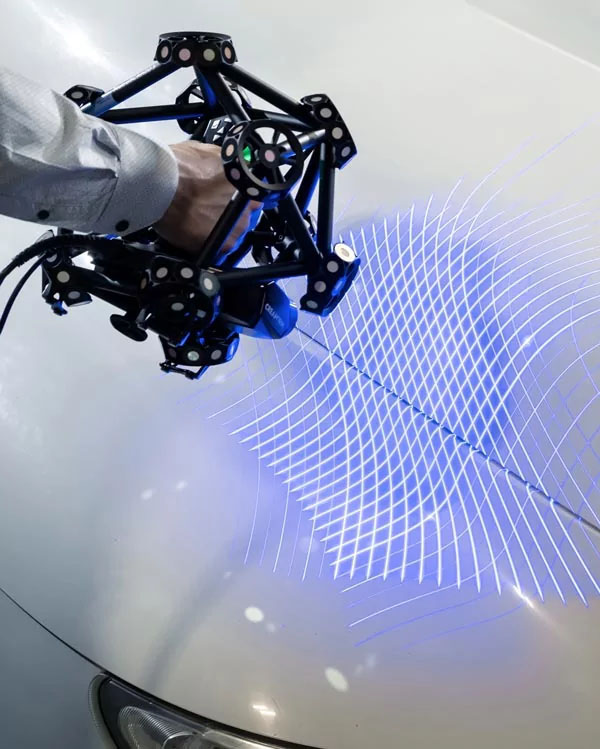

	高速3Dスキャン 15本のレーザークロスと高い測定速度を特徴とするMetraSCAN 3D は、スキャンプロセスの加速化を可能にします。セットアップが 容易で、リアルタイムスキャン機能と即使えるファイル機能が組み 込まれ、3Dスキャンワークフローを格段に高速化できます。 最速の測定速度    最大1,800,000測定値/秒 広範なスキャン範囲    15本のレーザークロス セットアップが容易    2分で測定可能(暖機時間含まず)

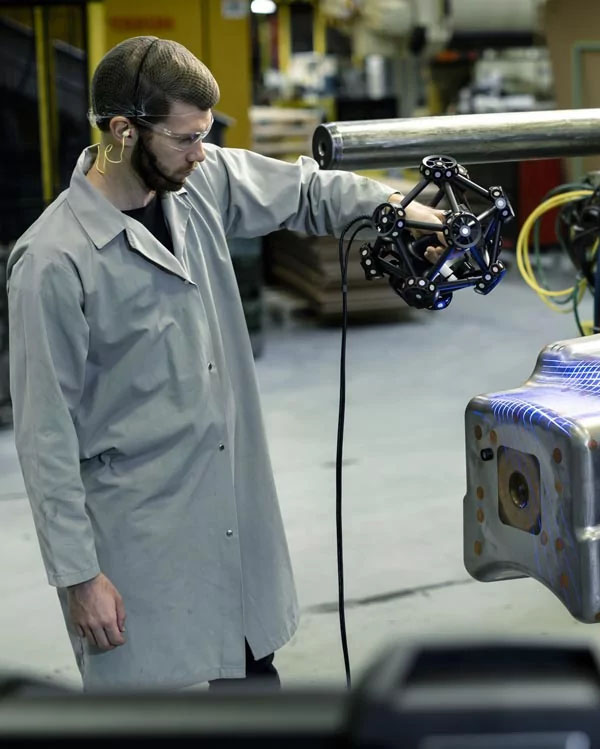

	驚くべき精度と高い解像度 製造現場向けに特別に設計されたMetraSCAN 3Dは、測定のため の完全固定のセットアップが一切不要です。 測定セットアップの良し悪しやユーザーの習熟度に左右されず、 精度の高い結果が得られます。ダイナミックリファレンシングを 可能にするC-TrackTM光学式トラッカーにより、スキャナーも対象 物も、光学式トラッカーまでをも検査実施時に動かせ、なおかつ 正確な測定結果が得られます。 精度    0.025 mm 容積精度    0.064 mm 信頼性のある受け入れ試験    VDI/VDE 2634パート3規格に基づくISO 17025認定ラボ ダイナミックリファレンシング機能による製造現場対応の高精度 -    環境の不安定性に左右されない測定精度    高解像度    複雑な対象物も、細部まで高精細に再現

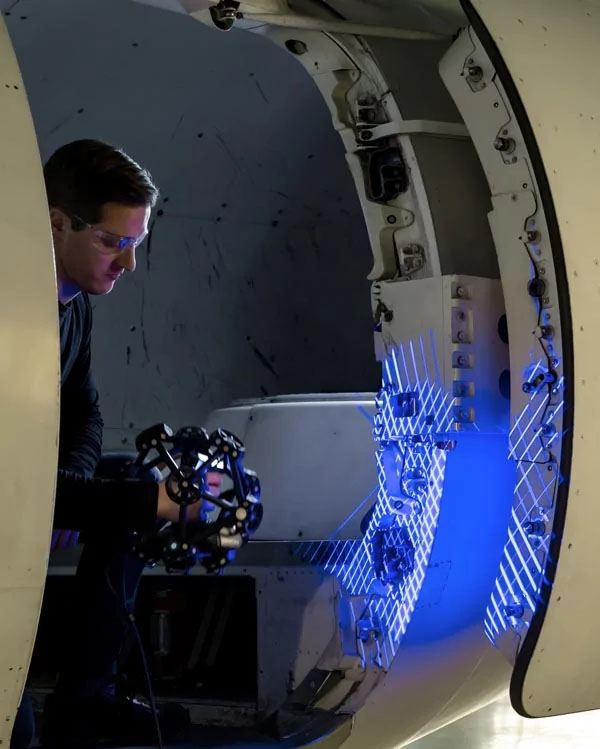

	比類なき汎用性 高い汎用性を有するMetraSCAN 3Dは、これ1台で、サイズも表面 仕上げも異なる様々な対象物を、リアルタイムでスキャンできます。 測定範囲の拡大が可能なため、形状や複雑さに関わらず、あらゆる 部品を精度を損なうことなく、また、リープフロッグ法を用いること なく簡単に測定できます。 ブルーレーザーテクノロジー    光沢面や反射面に最適 広域かつ容易に拡大可能な測定範囲    他社製ポータブルCMMを上回る測定範囲    リープフロッグ法不要 オプションのHandyPROBE    ターゲット不要で3Dスキャンとプロービングの組み合わせが可能

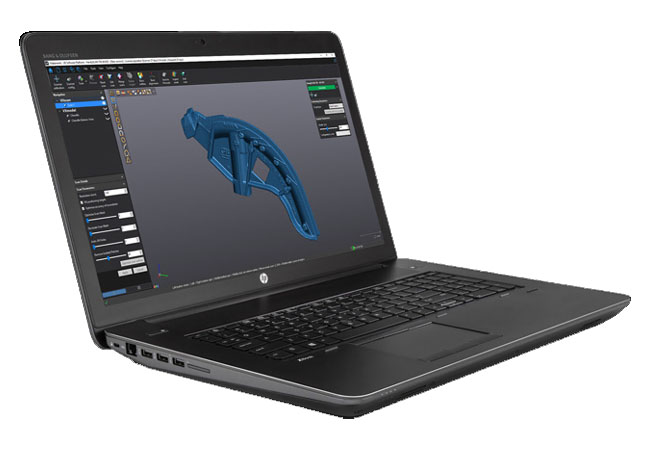

VXelements™ MetraSCAN 3Dは、ユーザーフレンドリーな完全統合型3Dスキャンソフトウェア プラットフォーム、VXelementsでシームレスに動作します。VXelementsの高度な 包括的モジュールにより、MetraSCAN 3Dで取り込んだすべての寸法情報を、 豊富な機能を有する簡素化されたデータ処理環境で活用できます。

ソフトウェアモジュール

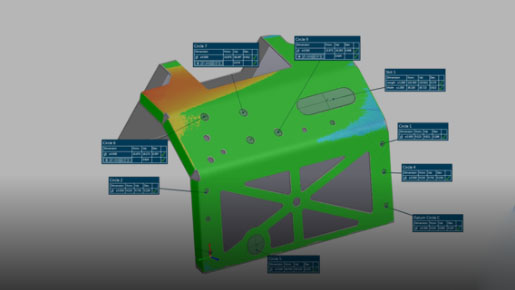

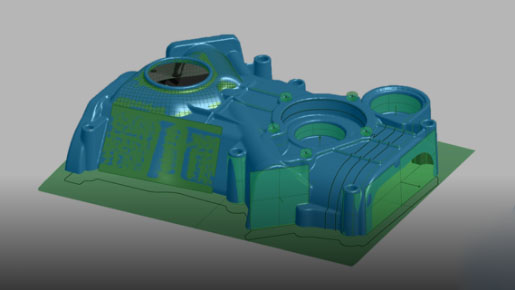

VXinspect™ 初回品質検査や品質管理に適した寸法検査ソフトウェア モジュール	VXmodel™ 3DプリントソリューションやCADソリューションで 3Dスキャンデータを使えるよう、その仕上げや準備を 行うためのスキャン to CAD ソフトウェアモジュール

互換性のあるソフトウェア

MetraSCAN 3Dの革新的技術は、お客様固有の生産環境に、3D検査にふさわしい、比類ない精度、簡便性、携帯性、測定速度および効率性をもたらします。複雑さ、大きさ、材質や仕上げも様々な部品の3D測定が、これまでになく容易に行なえます。

		MetraSCAN 357™	MetraSCAN BLACK™	MetraSCAN BLACK™ | Elite
精度(1)		最大 0.040 mm	0.035 mm	0.025 mm
容積精度(2)	9.1 m³	0.086 mm	0.086 mm	0.064 mm
	16.6 m³	0.122 mm	0.122 mm	0.078 mm
容積精度   (MaxSHOT Next™｜Elite使用時)(3)		0.060 mm + 0.015 mm/m		0.044 mm + 0.015 mm/m
プローブ精度   (HandyPROBE Next使用時)(4)		最大 0.030 mm	0.030 mm	0.025 mm
測定解像度		0.100 mm	0.025 mm
メッシュ解像度		0.200 mm	0.100 mm
測定速度		480,000 測定値/秒	800,000測定値/秒	1,800,000測定値/秒
光源		レーザークロス 7本 (赤)	7本のブルーレーザークロス	レーザークロス15本 (+追加ライン1本)
レーザークラス		2M (目に安全なレベル)
スキャン範囲		275 x 250 mm	310 x 350 mm
焦点距離		300 mm
被写界深度		200 mm	250mm
測定対象物サイズ範囲 (推奨)		0.2 ～ 6 m
ソフトウェア		VXelements
出力形式		.dae、.fbx、.ma、.obj、.stl、.txt、.wrl、.x3d、.zpr、.3mf
互換性のあるソフトウェア(5)		3D Systems(GeomagicR Solutions)、InnovMetric Software(PolyWorks)、Metrologic Group(Metrolog X4)、 New River Kinematics(Spatial Analyzer)、Verisurf、Dassault Systemes(CATIA V5、SOLIDWORKS)、 PTC(Creo)、Siemens(NX、Solid Edge)、Autodesk(Inventor、PowerINSPECT)
重量		スキャナー：1.38 kg プローブ：0.5 kg C-Track：5.7 kg	スキャナー：1.49 kg プローブ：0.5 kg C-Track：5.7 kg
寸法 (L x W x H)		スキャナー：289 x 235 x 296 mm プローブ：68 x 157 x 340 mm C-Track：1031 x 181 x 148 mm
動作温度範囲		5～40 ℃
動作湿度範囲 (結露なし)		10～90 %
認定		EC規格に適合(EMC指令、低電圧指令)、充電可能なバッテリー(該当する場合)、IP50、WEEEと互換性あり
特許		FR 2,838,198、EP (FR, UK, DE, IT) 1,492,995、US 7,487,063、CA 2,529,044

(1) MetraSCAN BLACKおよびMetraSCAN BLACK|Elite（ISO 17025認定）VDI/VDE 2634パート3規格に基づいています。
     プロービングエラーは、直径を、追跡可能な球体アーティファクトで測定することで評価されます。
     MetraSCAN 357：直径をキャリブレーションされた球体アーティファクトで測定した一般的な値。

(2) MetraSCAN BLACKおよびMetraSCAN BLACK|Elite（ISO 17025認定）VDI/VDE 2634パート3規格に基づいています。
     球体間隔エラーは、動作容積内の異なる位置および方向で、長さが追跡可能なアーティファクトを測定して評価されます。
     MetraSCAN 357：球体間の間隔を、長さがキャリブレーションされたアーティファクトで測定した値。

(3) MaxSHOT 3Dを使用する場合のシステムの容積精度性能は、既知のモデルのデフォルト容積精度性能を超えることはありません。

(4) HandyPROBE NextおよびHandyPROBE Next | Eliteのパフォーマンス評価（ISO 17025認定済み）は、ISO 10360-12規格に準拠した部分手順に基づいています
     ：プローブサイズエラー（6.2）および長さエラー（6.4）。
     パフォーマンスは、追跡可能な球と長さのアーティファクトで評価されます。

(5) メッシュおよび点群のインポートによるCADやコンピュータグラフィックソフトウェアなど、あらゆる主要計測法とも互換性があります。
