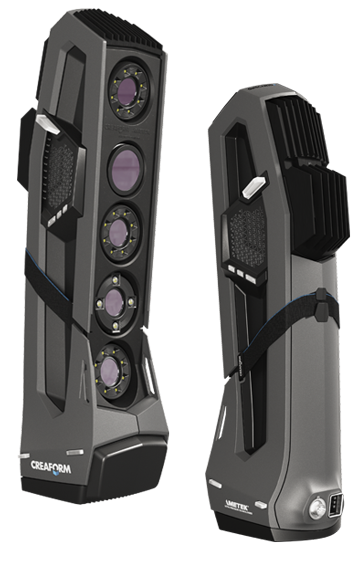

GO! SCAN

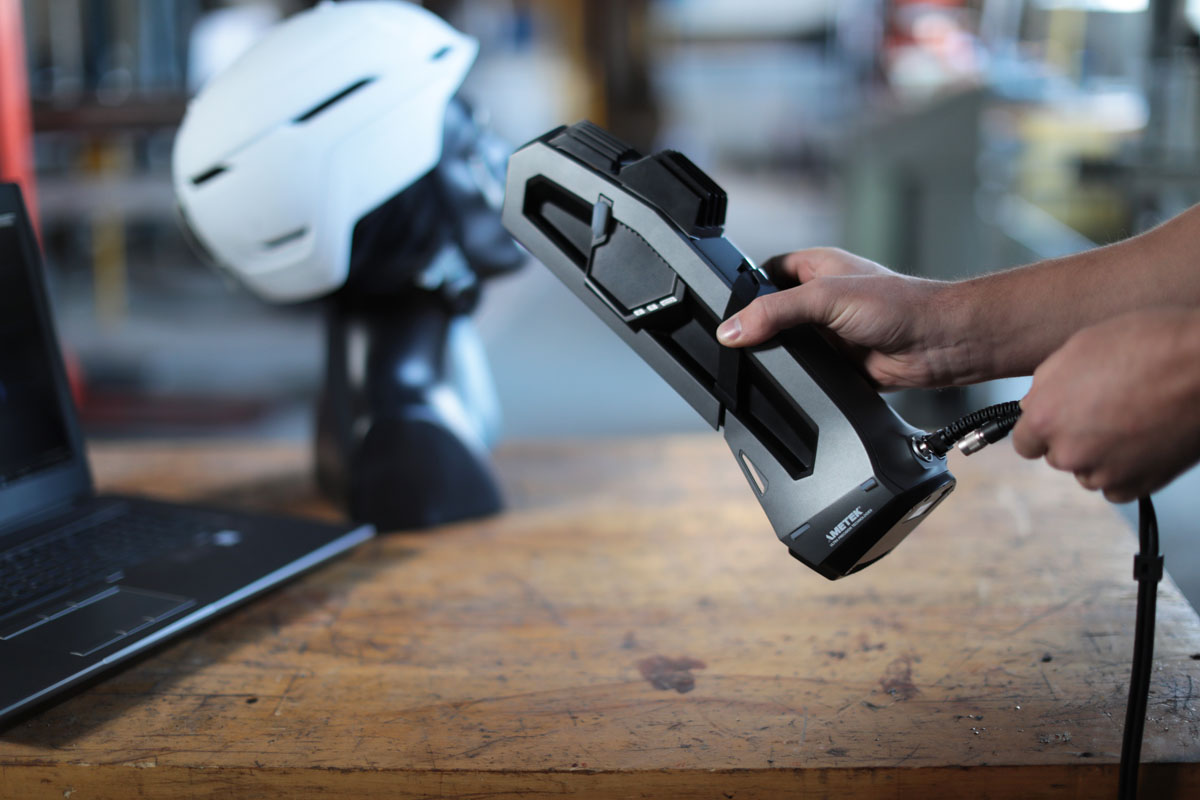

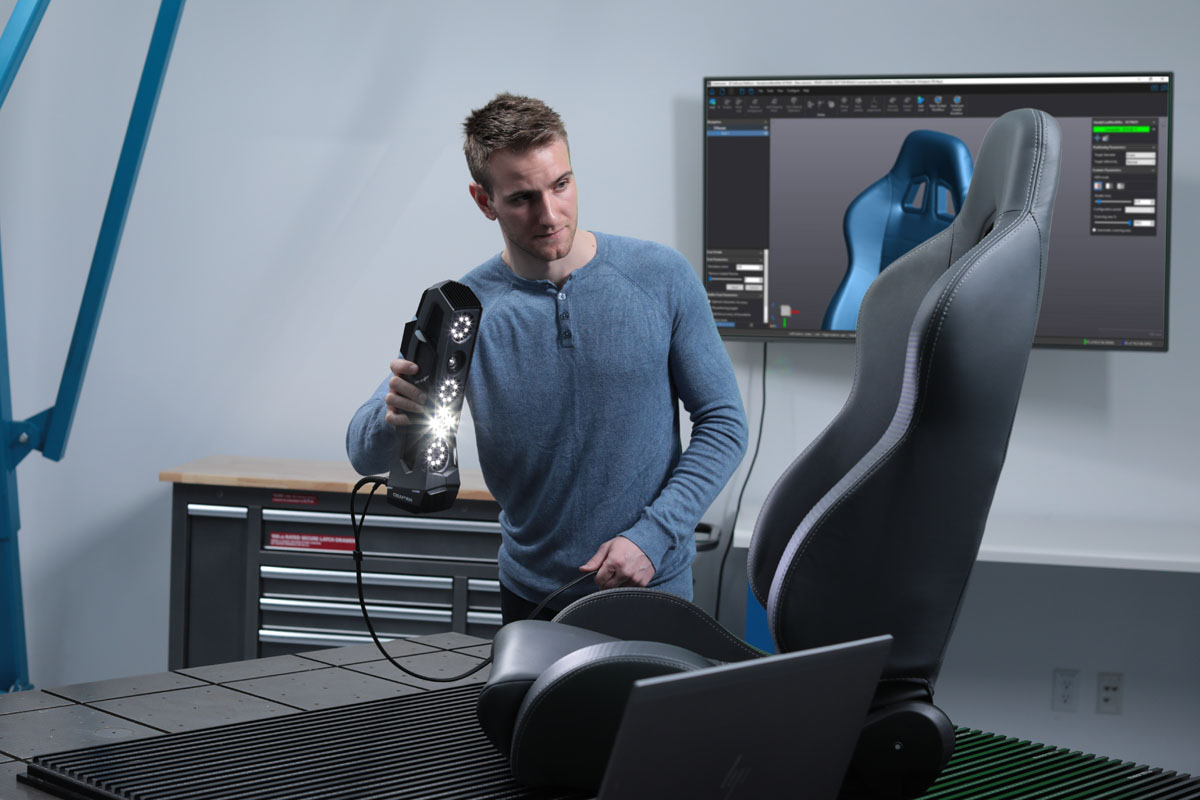

GO!SCANは、航空宇宙、自動車、輸送、消費財、重工業、製造、発電、研究および教育など、多種の業種に渡り、要求の厳しい検査など多用途に対応できる、高精度、携帯性を併せ持った、ポータブル3Dスキャナーです。
品質管理やリバースエンジニアリングなど、場所を選ばず高速で3次元測定が可能です。

〇多彩な用途

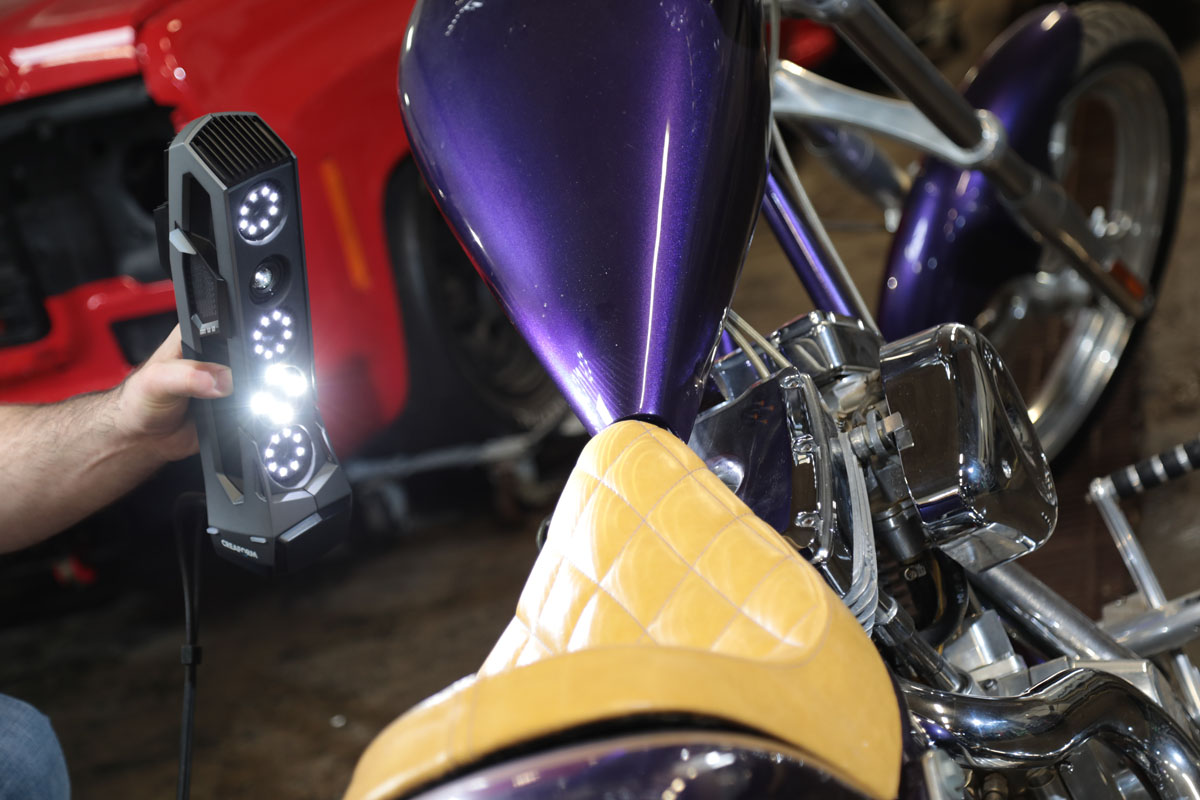

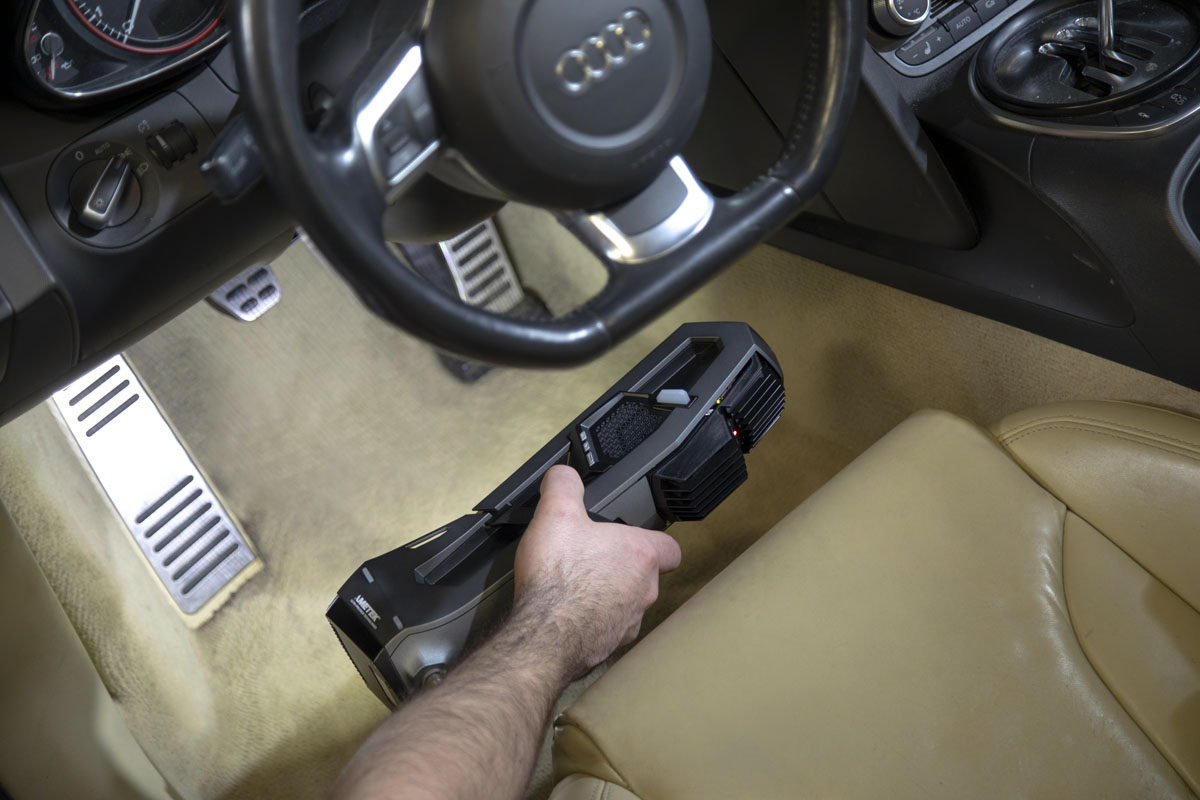

対象物のサイズ、複雑さ、材質、色を問わず、3Dスキャニング可能。

〇セルフポジショニング
光学リフレクターを利用し、対象物と相対的な位置関係になるので、外部ポジショニングシステムやアーム、三脚等は必要としません。

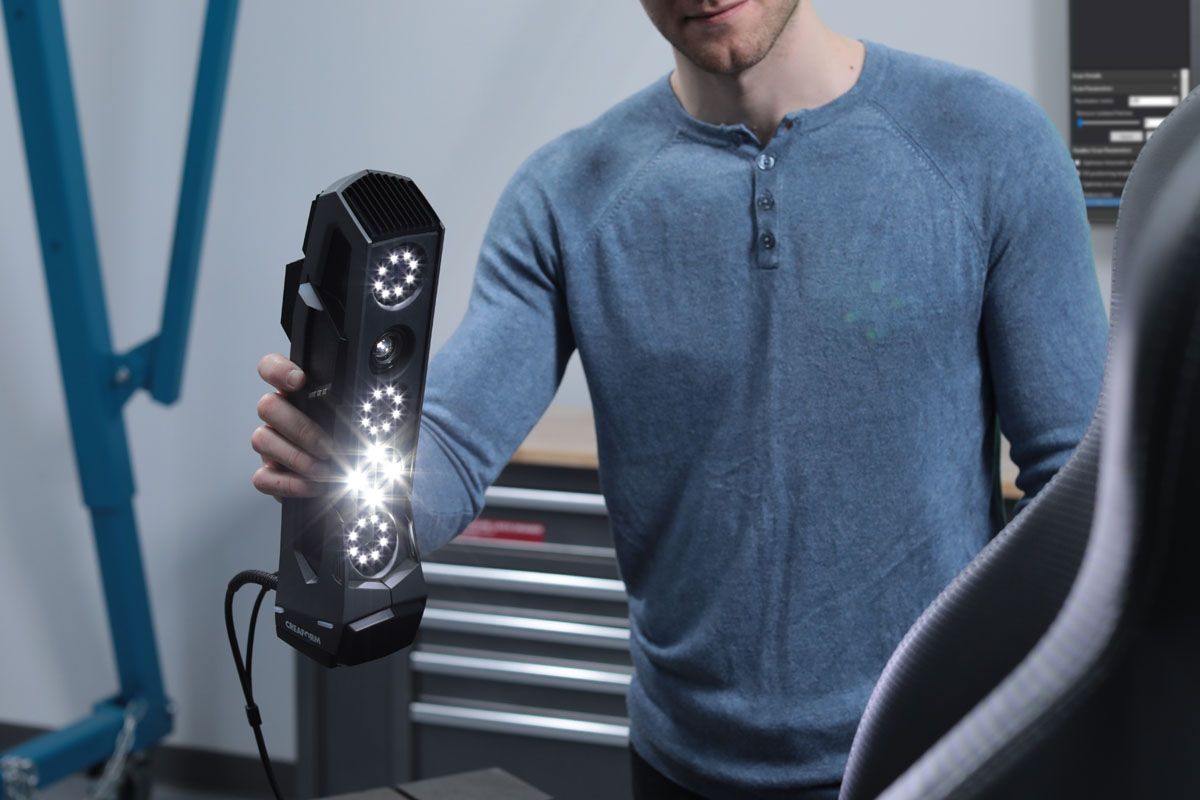

〇小型で軽量、短時間セットアップ

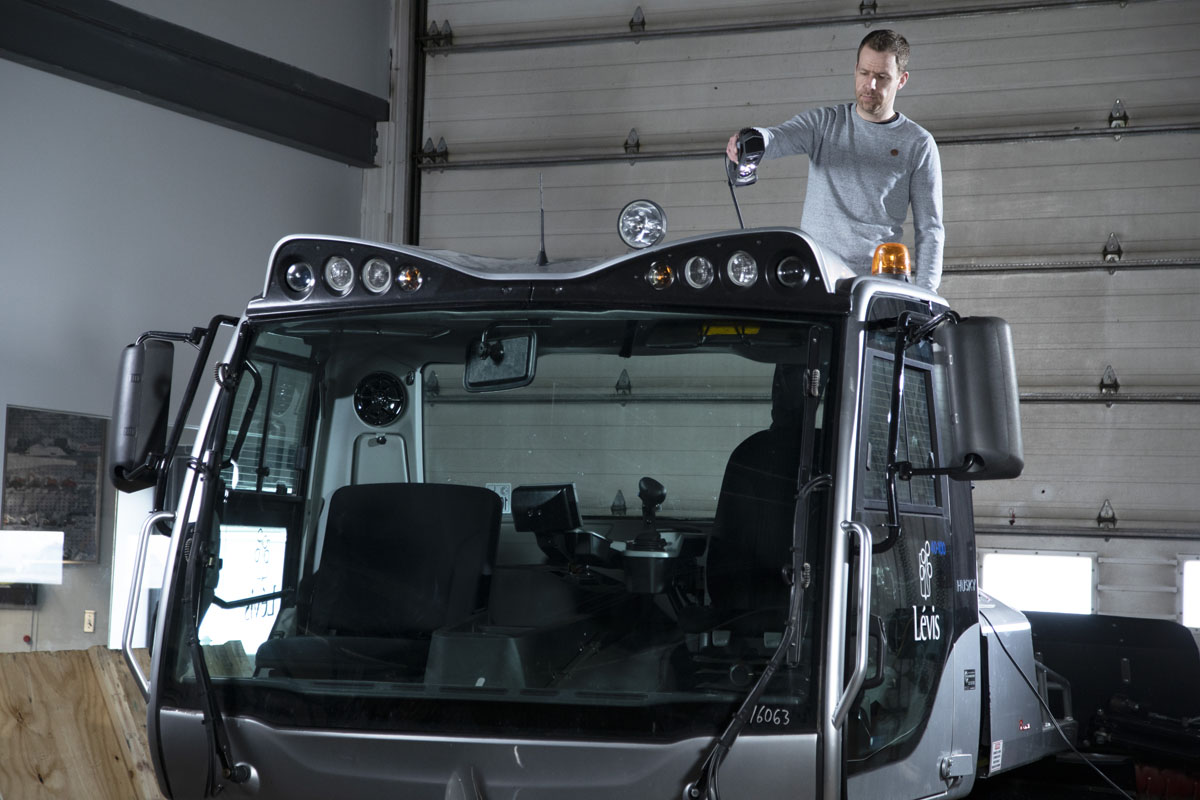

本体重量が0.85kgと軽量で、場所の移動が容易、現場での使用も可能です。セットアップも簡単で、すぐに必要な測定が開始できます。

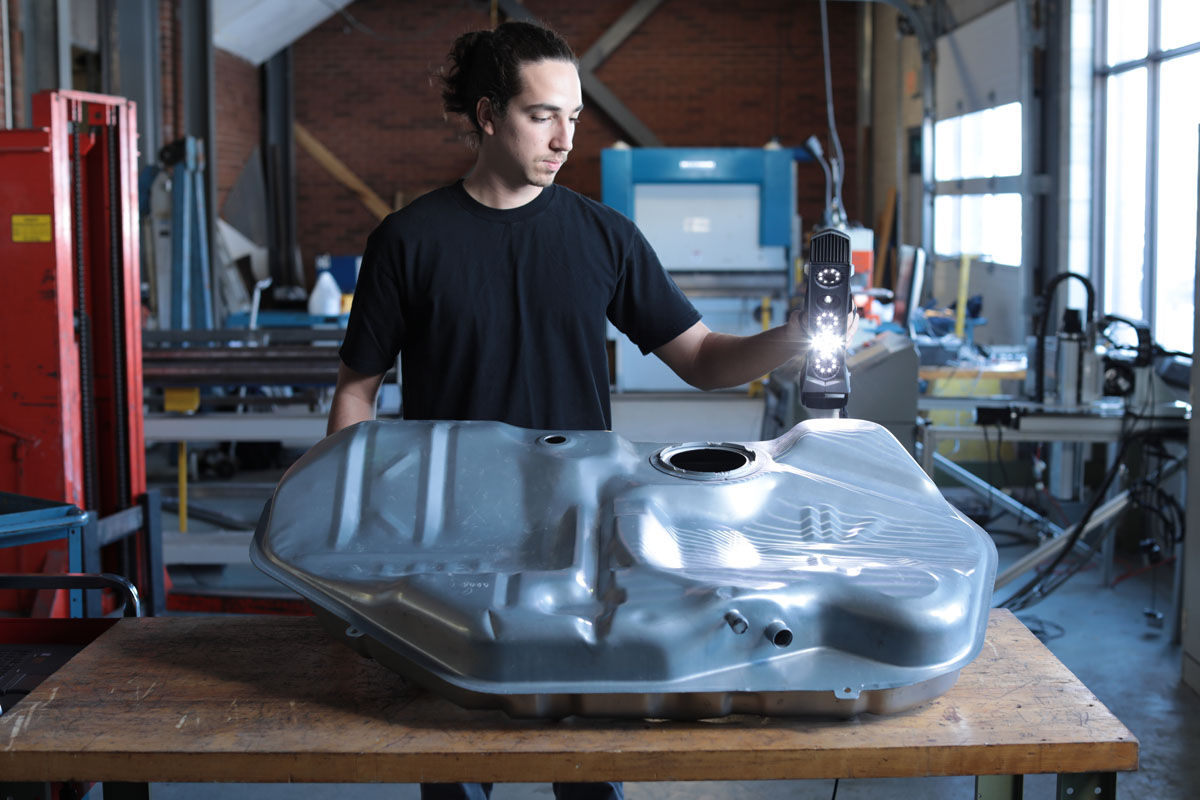

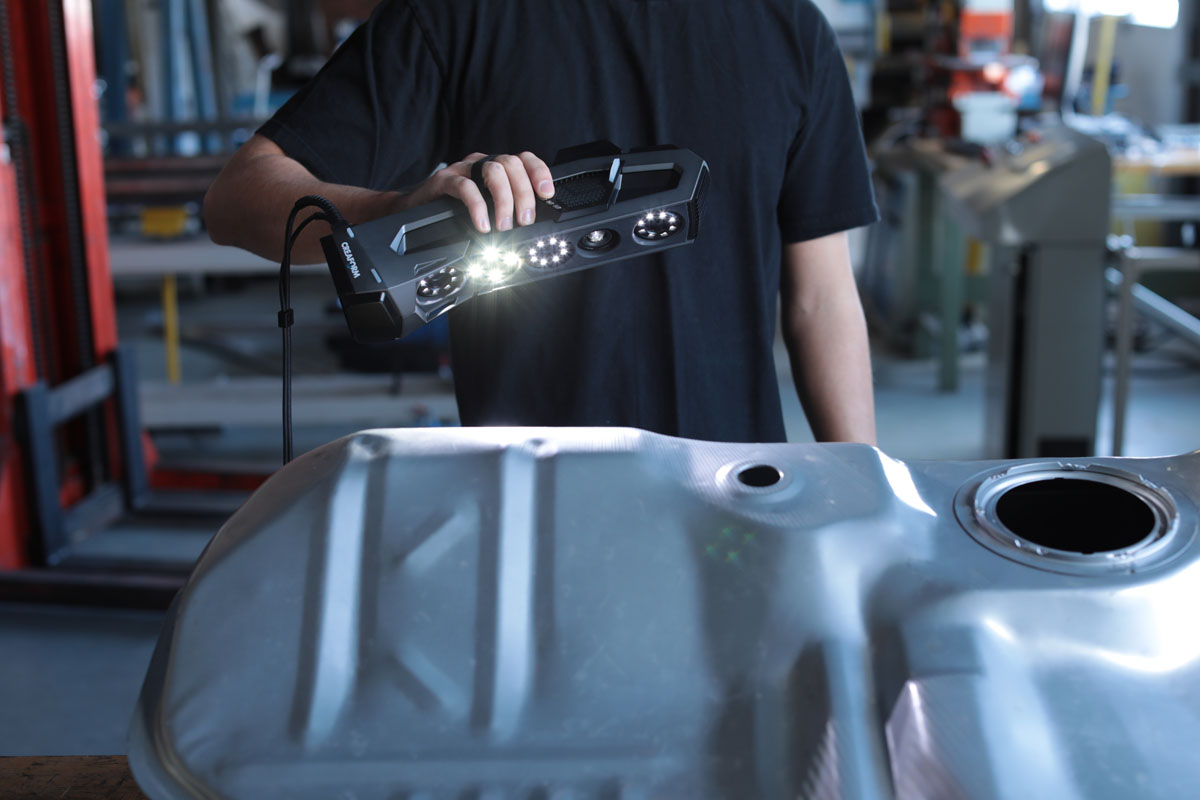

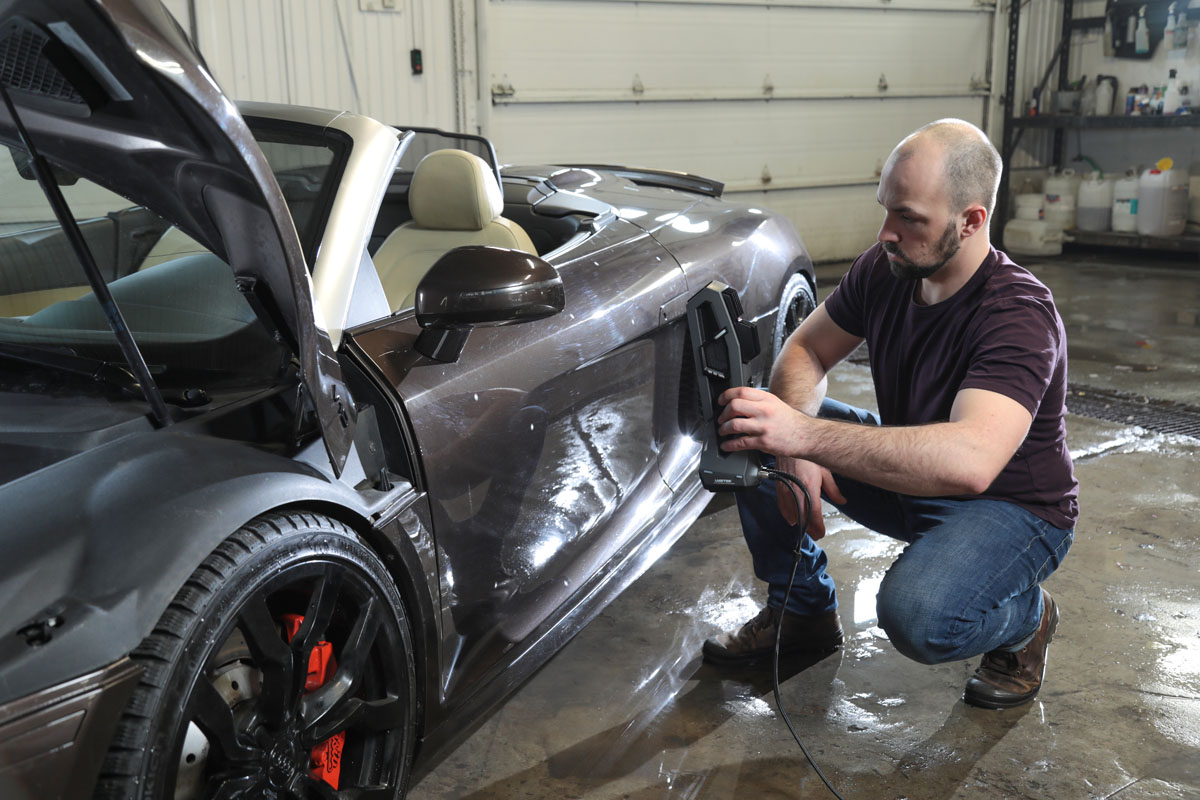

工業部品の計測 美術品の計測 人体の計測


主な対応CAD/CAMソフトウェア

・Polyworks
・Geomagic
・SolidWorks
・Creo
・Inventor など

技術仕様

GO! SCAN 20 GO! SCAN 50
計測速度 550,000頂点/秒
スキャン範囲 143 x 108 mm 380 x 380 mm
光源 白色光(LED)
解像度 0.100 mm 0.500 mm
精度 最大0.100 mm
容積精度 0.300 mm/m
スタンドオフ距離 380 mm 400 mm
被写界深度 100 mm 250 mm
パーツサイズ範囲(推奨) 0.05 ~ 0.5 m 0.3 ~ 3.0 m
ソフトウェア VXelements
出力形式 .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr



ハードウェア仕様

GO! SCAN 20 GO! SCAN 50
重量 930 g 950 g
寸法 154 x 178 x 235 mm 150 x 171 x 251 mm
インターフェイス USB 2.0
動作温度範囲 15 - 40 ℃
動作湿度範囲 10 - 90 %
