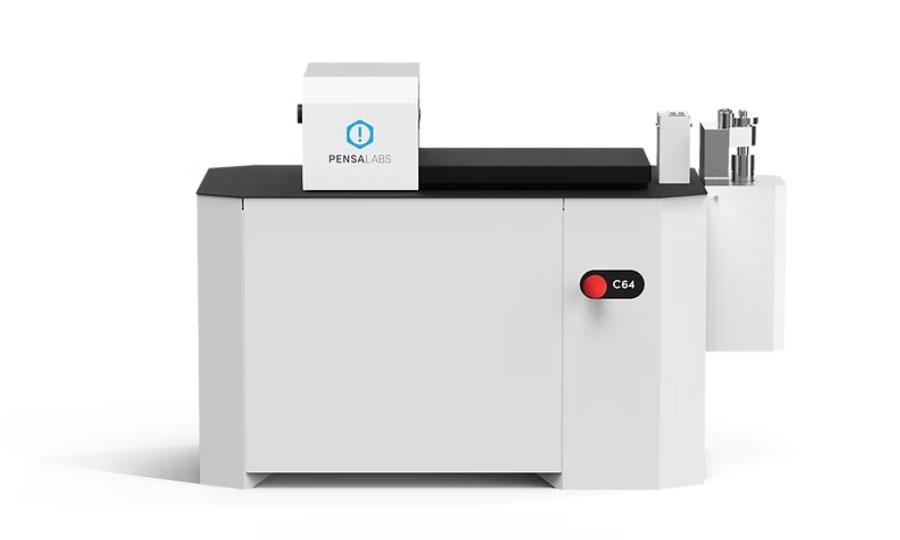

卓上型CNCワイヤーフォーマー C64

革新的で正確な3D CNCワイヤーフォーマー
C64



概要

ユーザーフレンドリーな3Dワイヤーフォーマーは、コンパクトなベンチトップデザインで比類のない汎用性を提供します。
使いやすさを追求して精密に設計されたC64は、複雑な3次元ワイヤー形状の曲げ加工を巧みにこなします。

その高度なテクノロジーと直感的なインターフェースにより、航空宇宙から医療機器製造まで、さまざまな分野のイノベー
ターや専門家にとって不可欠なツールとなっています。



ハードウェア機能

・2D + 3D の曲げ加工に対応
    パーツ作成を完全に制御するための7軸の全軸モーション
・対応ワイヤサイズ
   標準ワイヤ径:0.4 mm ~ 6.4 mm
・コレット駆動
   様々なワイヤー形状、コーティング、ワイヤー上の
   アセンブリにも対応
・ダイサイズ
   標準ツールのダイサイズは直径21mmまで
・様座奈々材料に対応
   ステンレス鋼、バネ鋼、チタン、コバルトクロム、銅、真鍮、
   アルミニウムなど様々な材料に対応
・位置精度
   サーボモーター駆動軸: 一定のモーションフィードバックと補正
   送り誤差: ± 0.01 mm
ベンドピン誤差: ±: 0.2°

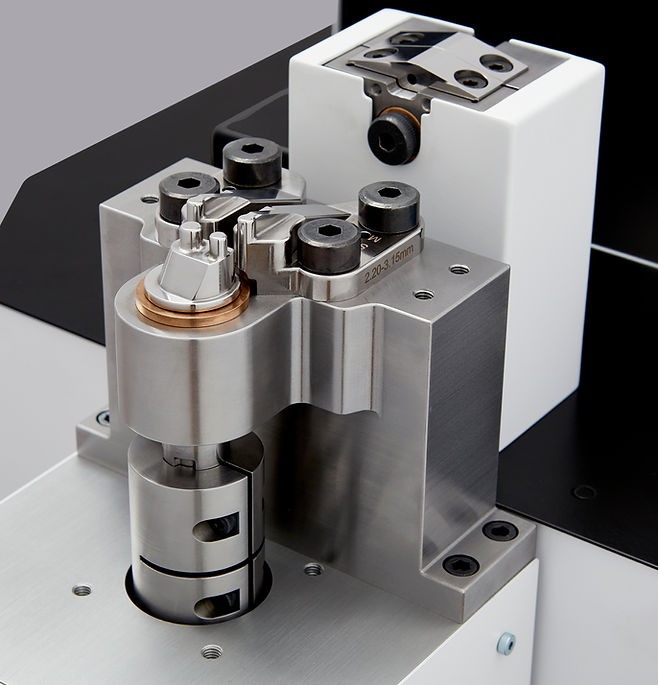

・自動カッター
0.4 mm ~ 6.4 mm の任意のワイヤ径に合わせた
カッター機能内蔵曲げヘッドツール

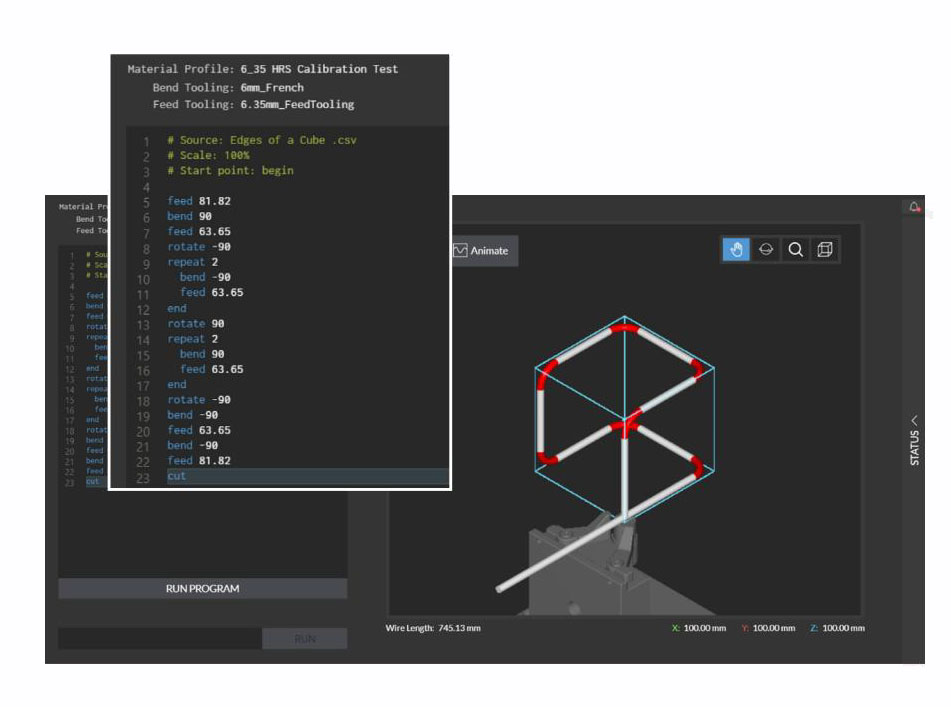

WIREWARE 3Dソフトウェア

C64には、多様な制作環境で不可欠な資産となる、多用途で使いやすいソフトウェアであるWireWare 3D が付属
しています。

・用途に合わせた設計
   同一部品の大量生産からその都度カスタム部品の作成まで、さまざまなニーズに対応します。

・リアルタイムの視覚化とアニメーション
   WireWare 3D は、ビジュアルとプログラミングの双方の利点を兼ね備えた部品作成ツールです。
   直感的なインターフェースと、FEED(送り)、BEND(曲げ)、ROTATE(回転)といったシンプルなコマンド
   入力で部品をプログラムすると、ソフトウェアがリアルタイムで部品をレンダリングします。
   また、曲げ操作をアニメーション化することで、潜在的な問題を未然に防ぐことができます。

・材料補償のための高度なアルゴリズム
   時間のかかる調整は不要です。
   高度なアルゴリズムにより、材料のスプリングバック特性評価が大幅に簡素化され、正確かつ迅速に「見た目
   通りの結果」が得られます。

・強化された互換性とエクスポートオプション
   WireWare 3Dは、様々なインポート形式(CSV、IGS、DXF)と、STEPファイルのエクスポートをサポートし、
   様々なCADシステムとシームレスに統合します。大規模なアセンブリの一部としてワイヤーコンポーネントを
   必要とする業界に最適です。



基本仕様

  対応ワイヤ直径 0.4 ~ 6.4 ㎜
  ワイヤ送り精度 ±l 0.01 mm°
  曲げ角度精度 ± 0.2°
  対応材料 ステンレス鋼、バネ鋼、チタン、コバルトクロム、銅、真鍮、アルミニウムなど
  ソフトウェア WireWare 3D
  筐体寸法 1020 × 460 × 700 mm
  機器重量 109 kg
  電源 110 - 220V、450W、 50-60Hz
